ADH系列液压直动制动器

产品介绍

ADH系列液压直动制动器型号规格有：ADH60、ADH90、ADH120型等。ADH系列液压直动制动器货源产地、生产厂家还为用户提供电磁鼓式制动器、盘式制动器、防风制动器、防爆/隔爆制动器、轮边制动器、液压/气动直动制动器成套和推动器、驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等零部件的设计制造（定制）和配件批发零售、安装修理维修服务，更多制动器产品规范标准、性能特性、型号选型、技术参数、制动力矩、退距、外形尺寸、常见问题以及价格报价请咨询客服。

产品说明

产品名称：液压直动制动器
别名别称：制动刹车/抱闸
型号规格：ADH系列型
所属类别：工业制动器
产品产地：河南新乡/焦作
是否定制：是
是否现货：部分现货
生产周期：3~10天
供货范围：全国
送达方式：自提或物流托运
是否安装：安装另议
发货地区：河南长垣

产品图册

ADH系列液压直动制动器外形尺寸图

相关参数

ADH60、ADH90、ADH120液压直动制动器外形图和基本技术参数尺寸表

ADH系列液压直动制动器外形尺寸图
制动器型号	基本参数								外形尺寸mm
	盘径 ΦA mm	有效摩擦半径 Bmm	工作压力 PMPa	制动力公式N	制动力矩公式 N.m	进油口尺寸	油缸容积 cm³	重量 kg	C	D	E	F	G	H	1	J	K	L	O	P	Q	R	S
ADH60	315	117	5	ADH60制动力 =(p-0.25)x1560 ADH90制动力 =(p-0.25)x3000 ADH120制动力 =(p-0.25)x4710	制动力矩= 制动力/1000xB	Z1/8	26	11	56	50	190	40	25	45	72	156	60	241	137	33	34	23	26
	355	138
	395	156
	445	183
ADH90	495	190					35	23	56	61	222	50	30	65	80	205	90	285	180	50	46	30	33
	550	220
	625	255
ADH120	705	278					54.9	45	58	73	245	58	35	80	103	284	120	375	238	68	56	35	38
	795	322

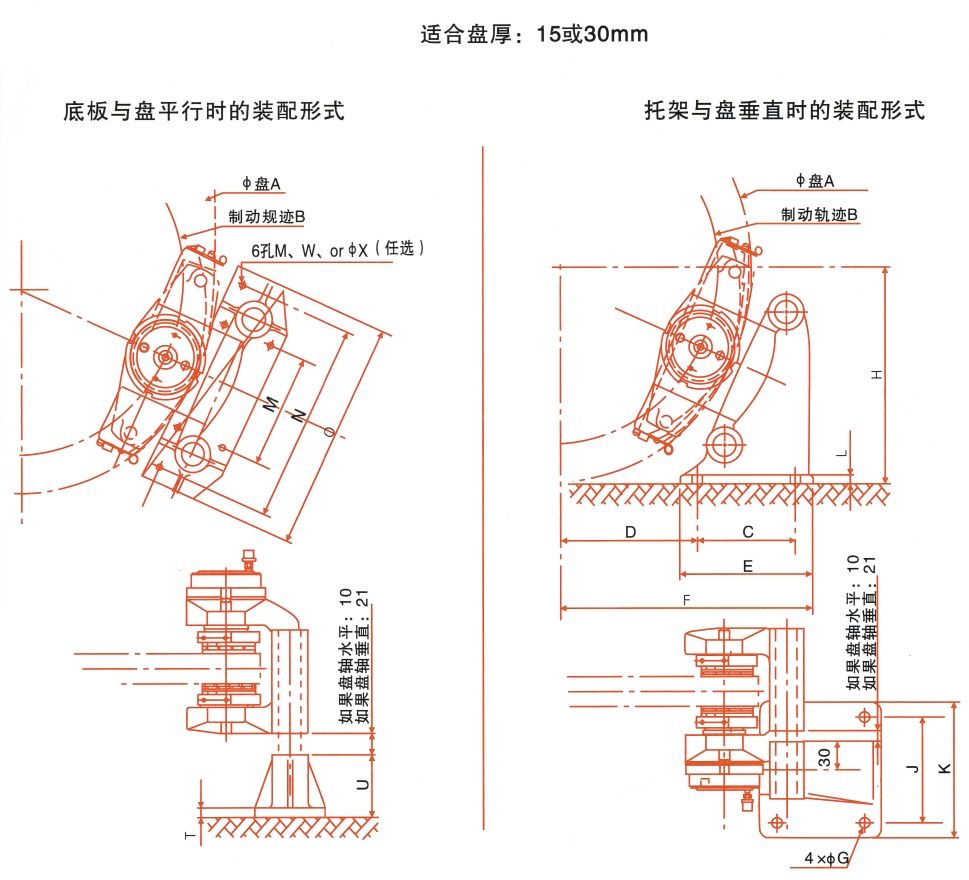

ADH60/90/120液压直动制动器外形
制动器	A	B	C	D	E	F	G	H	J	K	L	M	N	0	P	R	S	T	U	W	X
ADH 60	315	117	90	135	130	245	12	160	110	140	10	120	210	240	54	80	72	10	65	8	9
	355	138	95	145	135	260	12	180	110	140	10	120	210	240	54	80	72	10	65	8	9
	395	156	105	150	145	275	12	200	110	140	10	120	210	240	54	80	72	10	65	8	9
	445	183	115	160	155	295	12	225	110	140	10	120	210	240	54	80	72	10	65	8	9
ADH 90	495	190	145	165	195	335	14	250	120	150	15	160	270	300	66	96	80	12	70	10	11
	550	220	155	180	205	360	14	280	120	150	15	160	270	300	66	96	80	12	70	10	11
	625	255	170	190	220	385	14	315	120	150	15	160	270	300	66	96	80	12	70	10	11
ADH 120	705	278	210	230	270	470	16	355	140	175	20	200	370	400	70	100	103	15	85	12	13
ADH 120	795	322	230	250	290	510	16	400	140	175	20	200	370	400	70	100	103	15	85	12	13
