DF-8S型工业遥控器

DF-8S东风工业遥控器图集

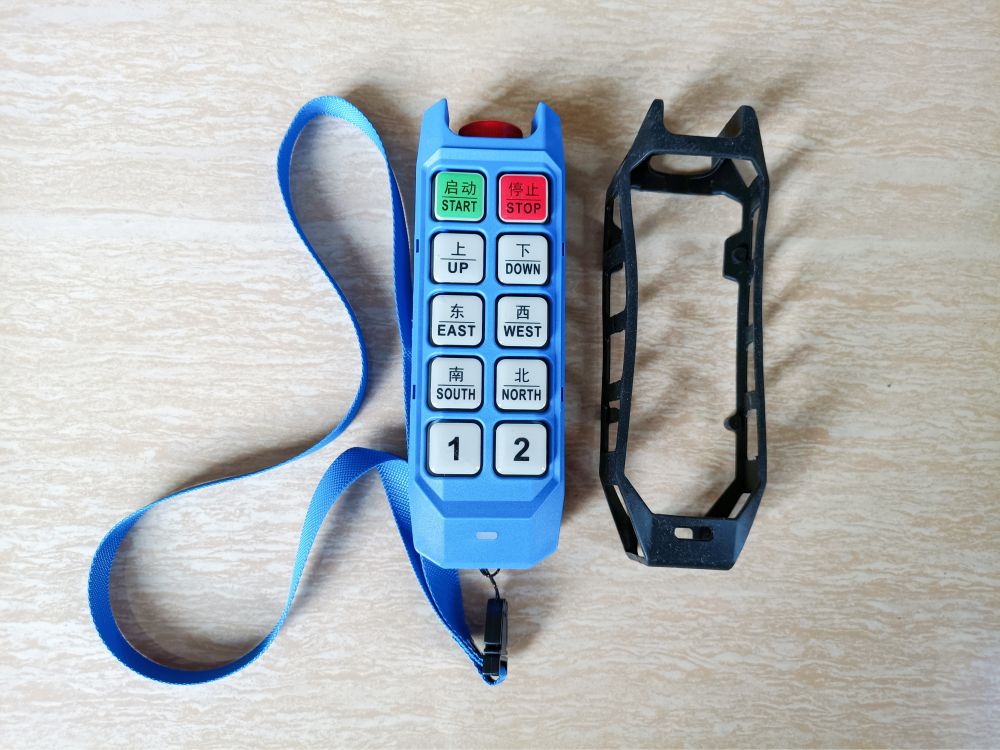

DF-8S东风工业遥控器正面图（从左至右分别为：吊绳、防护皮套、发射器、接收器）

DF-8S东风工业遥控器背面图

DF-8S东风工业遥控器侧面图

DF-8S东风工业遥控器接收器图片

DF-8S东风工业遥控器发射器图片

DF-8S东风工业遥控器整机包装盒（外形尺寸：296X206X92mm）

DF系列遥控器使用手册

一、质保情况

1、品质保证

(1)本公司保证产品出厂时，完全符合其所公布的各项指标，只要安装正确,都可以正常使用，但是本公司并不保证产品的操作是毫无中断或零错误；

(2)本产品自购买日起享有一年的质保期，保证客户在一年内不会有任何产品质量上问题，若在保质期间内，只要证明产品质量有瑕疵，本公司愿意维修或更换相同类型产品。任何需要维修的产品，都必需送往本公司指定的服务处(经销处)，该客户须承担产品运往服务处(经销处)的单程运费，而本公司的服务处(经销处)在保证期间内完成产品的检测、维修，并寄回该产品。

2、未包含维修事项

(1) 按键、继电器、保险丝、电池等损耗性零件；

(2)因装机错误所造成的基板损坏；

(3)因客户使用不当、不可抗拒原因、天然因素、维护不足、操作环境规格的疏忽、未经许可的变更、错误的使用或客户自行设置介面而造成的故障。

3、说明

(1) 前述质保事项，并无其它明述或隐含的质保事项；

(2)质保所提供的维修是对客户唯一的赔偿，本公司并不负任何直接间接、特殊、意外或因果的责任。

二、注意事项

1、一般注意事项

(1)未经专业训练的人员，不得拆开机器，以免造成损坏；

(2)本手册仅供使用单位参考，详细技术问题请咨询制造厂家或经销商；

(3)本机器出厂前经过精密测试，但在高危险性及可能造成损坏的情况下禁止使用。

(4)使用后应关闭天车总电源，以切断接收器电源；

(5) 发射器应放置于安全之处，人员不得随意胡乱按动，以免发生意外；

(6)天车应有总电源继电器、极限开关及其它安全性设施；

(7)雷击或受到干扰情况下应停止使用；

(8)应确保发射器电池充足及接收器电源正常；

(9)安装或维修是应关闭天车总电源及接收器内的电源以免触电，测试时应站在安全区；

(10) 本手册制造厂商可能随时修改内容，恕不另行通知；

(11)本机器部分技术不公开，及原厂随时可能增加新功能，其说明可能与机器不符。

2、未包含维修事项

(1)使用者必需经过岗前的专业培训，以熟悉操作方式；

(2)操作者必需身体健康，精神良好，且能辨识及判断操作的安全性;

(3)产品坚固的发射器，可抵抗相当的撞击，但过分或蓄意的碰撞、挤压，仍可能损坏；

(4)操作使用者要注意发射器上的指示灯，正常使用状态下，绿灯闪烁。若发现红灯持续闪烁的状况，则可能有异常或故障情形发生也可能是电池电量已耗尽，此时应立即更换电池(2颗电池必须同时更换)；

(5)操作者要注意接受器上的指示灯，正常使用状态下电源指示灯持续闪烁红灯；

(6)一旦发现装备受到严重干扰必须立即停止操作；

(7)如长期不使用遥控器时，须取出发射器内电池。

3、安全注意事项

(1) 安装前务必关闭天车总电源，以免触电；

(2)应了解天车的配电以及遥控器的功能设定状况(含继电器输出)，避免导致不正确的接线。将未使用的线头用绝缘胶带包扎起来；

(3)安装接收器时，应选择无火花节点的位置，如远离马达，继电器，电缆，避免接近高压配线或设施，还需考虑避免与建筑物突出部分冲突，避免阻止电波传送；

(4)接收器不可安装在电控箱内，正确安装方式是将接收器固定于电控箱顶部(或外部)的适当位置，然后再将接收器输出电缆穿入电控箱内作适当的接线；

(5)接收器安装时必须确实锁紧，避免造成接收器松动、掉落。

注:遥控器接线图详见接收器标签

三、紧急情况处理

当紧急状况出现时，请按下列步骤处理，并立刻通知经销商

(1)按下发射器“停止键”或“紧急停止开关”；

(2)将发射器的磁铁钥匙开关/旋转式钥匙开关旋转至0FF的位置并拔除；

(3)关闭天车总电源；

(4)通知经销商，找出原因。

四、使用方法

(1) 将电量饱满的AA型(5号碱性)电池2颗按正确方向装入发射器的电池盒内,并锁上电池盖；

(2)如长时间不使用，需把电池盒内电池取出。

注意:发射器具有电源检测功能，并以LED指示灯显示电源电量状况。

五、接收器电源的选择

1、接收器提供多种电压选择

380V和36V可以直接转换，其它电压需要定制

2、电压转换方法

(1)关闭接收器电源，拔起原插入的电压选择开关。按需要选择其它电压，直接插入相应电压插座上，完成操作。

六、发射器更换、复制问题

1、更换发射器

同系列同型号遥控器，发射器可随意更换方法如下：

(1)将新发射器在不装电池的情况下，按任意动作键进行信号消除处理；

(2)将原配发射器的E卡取出，插入新发射器相应位置；

(3)装入电池并观测发射器电源指示灯，绿灯连闪几次说明更换成功，即可正常使用。

2、复制发射器

若遥控器原配发射器丢失需要重新配发射器时：

(1)将新发射器在不装电池的情况下，按任意动作键进行信号消除处理；

(2)将接收器内E卡取出插入新发射器相应位置；

(3)装入新电池井同时观测发射器电源指示灯，绿灯连闪几次说明更换成功，即可正常使用。
