SH液压失效保护盘式制动器
产品介绍
SH系列液压失效保护盘式制动器与鼓式制动器相比具有结构紧凑，制动力大、安装方便等优点，它主要用于起重、运输、冶金、矿山、港口、建筑机械、电缆、吊索设备、风力发电机、纺织机械等各种行业的多种机械驱动配套的机械制动或减速。
产品说明
- SH液压失效保护盘式制动器
- 抱闸/盘式抱闸
- SH系列型
- 工业制动器
- 河南新乡、焦作
- 可定制
- 部分现货
- 3~10天
- 全国不限
- 自提或物流托运
- 安装另议
- 一年保修
- 河南长垣
产品图册
相关参数
基 本 参数 | 制动力矩公式(N.m) | 制动力矩=制动力/1000x(ØB/2-68) | ST1SH ST2SH ST3SH外形尺寸图 |
| 响应时间(S) | 0.2 |  | |
| 单侧退距(mm) | 0.7 | ||
| 释放压力(bar) | 100 | ||
| ST1、2SH匹配液压站型号 | YZ1-10-10 | ||
| ST3SH匹配液压站型号 | 一拖一一拖二:YZ1-10-10一拖四:YZ2-10-20 | ||
| 进油口尺寸” | Z1/4 | ||
| 额定制动力(N) | S.T1SH:35000(安全制动)/25000(工作制动) | ||
| ST2SH:70000(安全制动)/50000(工作制动) | |||
| ST3SH:147000(安全制动)/105000(工作制动) | |||
外 形 尺 寸 mm | 安全释放移位容量(CM3) | ST1SH:18 ST2SH:50 ST3SH: 135 | |
| 总油缸容积(CM3) | ST1SH:34 ST2SH:83 ST3SH:227 | ||
| 重量(Kg) | ST1SH:117 ST2SH: 117 ST3SH: 118 | ||
| A | A=0.203ΦB+211 | ||
| C | C=0.456ΦB-133 | ||
| D | 25 | ||
| E | 285 | ||
| F | 340 | ||
| G | 180 | ||
| H | 410 | ||
| 1 | 90 | ||
| J | 230 | ||
| K | 200 | ||
| L | 213.5 | ||
| M | 55 | ||
| N | 5 | ||
| O | M30 | ||
| P | 27.5 |
主要特点 | 使用条件 |
★制动力大，维修费用低，带衬垫磨损自动补偿装 置(制动力矩稳定)，响应时间短; ★安装公差大：制动盘端面跳动，最大值0.2mm。底 座相对于盘的垂直度偏差，最大值±4‰； ★制动盘相对于底座的中心距偏差，最大值±2.5mm。 | ★环境温度：-20℃~50℃； ★周围工作环境中不得有易燃、易爆气体； ★空气相对湿度不大于90%；使用地点的海拔高度符合GB755-2008； ★户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
根据用户不同的需求，可加装下列装置 ★衬垫磨损显示(通过显示开关或衬垫里的磨损线实现)； ★制动显示(通过显示开关实现 )； ★手动释放显示(通过显示开关实现)；·特殊应用； ★用于盘温非常高时的烧结衬垫，特种衬垫(无火星等)； ★特殊盘(厚度、直径、材料等)；若有需求，请提出 |

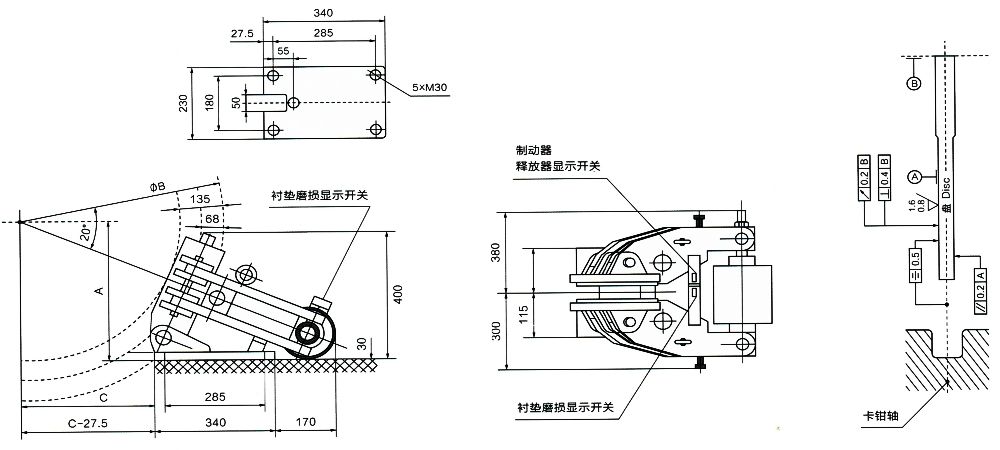

ST3SH-A型外形尺寸图
| ●弹簧制动-液压释放-适合盘厚：30mm | ●匹配液压站型号 一拖一、一拖二：YZ1-20-10 一拖四：YZ2-20-20 |
 | |
ST3SH-A型技术参数表（ΦB-单位：mm）
| 制动力 | N | 220000 |
| 释放压力 | bar | 110-120 |
| 安全释放的移位容量 | cm³ | 180 |
| 总油缸容积 | cm³ | 310 |
| 响应时间 | S | 0.2 |
| 重量 | kg | 250 |
| A | mm | =(0.171xΦB)+240 |
| C | mm | =(0.47xøB)-120 |
SH液压失效保护盘式制动器货源产地生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制动器，厂用防爆、厂用BZES隔爆封闭式制动器、矿用DYW防爆制动器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、YZ、DCPZ、BNM、SB/SBD等盘式制动器，QP系列气动钳盘式制动器、YLBZ液压轮边制动器、YFX液压防风铁楔制动器、YJGQ(液压夹轨器)等防风制动器，ED1\YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1\BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等成套\零部件及相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务。更多制动器的设计制造安装规范、认证标准、结构形式、材质工艺、工作原理、产品特性、制动力矩/退距、额定电流、通电持续率、功率、型号规格、技术参数、安装使用注意事项说明、常见问题故障排除与维护保养重点以及出厂价格等请联系客服咨询。
