HHBB(L)型环链葫芦(0.3~7.5吨电动运行式)

产品介绍

HHBBL型电动运行式环链葫芦又叫链式电动葫芦、链条葫芦，起重量从0.5~7.5吨，起升高度3~12米，该机是由电动悬挂式跑车、电动葫芦主机以及控制电气组合而成，可安装在单轨工字钢轨道、悬臂吊、电动单梁起重机上面配套使用，具有噪音低、能耗小、运行起升稳定、结构紧凑占用空间少等特点，广泛被注塑模具、精密装配、机加工等行业场所使用，更多环链葫芦型号规格、技术参数、产品特性、功率自重、防护等级和出厂价格等技术商务咨询请联系客服。

产品说明

产品名称：电动运行式环链葫芦
别名别称：链条/链式电动葫芦
型号规格：HHBB(L)型
所属类别：电动葫芦
产品产地：浙江/河南/河北
非标定制：可非标定制
动力形式：三相交流380V-50Hz
是否现货：部分现货
生产周期：3~10天
包装形式：木箱包装
供货范围：全国
送达方式：自提或物流托运
是否安装：安装另议
售后方式：一年保修
发货地区：浙江宁波/河南长垣

产品图册

相关参数

0.5-5吨电动运行式环链葫芦主要技术参数表

型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	主起升电动机					运行电动机						工字钢梁轨道(mm)
型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	功率(Kw)	转速(r/min)	相数	电压(V)	频率(Hz/s)	功率(Kw)	转速(r/min)	运行速度 (m/min)	相数	电压(V)	频率(Hz/s)	工字钢梁轨道(mm)
HHBB_L00501	0.5	3/9	6.8	0.75	1440	3	380	50	0.4	1440	11/21	3	380	50	58-153
HHBB_L0102	1	3/9	3.4	0.75	1440	3	380	50	0.4	1440	11/21	3	380	50	58-153
HHBB_L0101	1	3/9	6.6	1.5	1440	3	380	50	0.4	1440	11/21	3	380	50	58-153
HHBB_L01501	1.5	3/9	8.8	3.0	1440	3	380	50	0.4	1440	11/21	3	380	50	82-178
HHBB_L0201	2	3/9	6.6	3.0	1440	3	380	50	0.4	1440	11/21	3	380	50	82-178
HHBB_L0202	2	3/9	3.3	1.5	1440	3	380	50	0.4	1440	11/21	3	380	50	82-178
HHBB_L02501	2.5	3/9	5.4	3.0	1440	3	380	50	0.75	1440	11/21	3	380	50	100-178
HHBB_L0301	3	3/9	5.4	3.0	1440	3	380	50	0.75	1440	11	3	380	50	100-178
HHBB_L0302	3	3/9	4.4	3.0	1440	3	380	50	0.75	1440	11	3	380	50	100-178
HHBB_L0303	3	3/9	2.2	1.5	1440	3	380	50	0.75	1440	11	3	380	50	100-178
HHBB_L0502	5	3/9	2.7	3.0	1440	3	380	50	0.75	1440	11	3	380	50	100-178

0.5-5吨电动运行式环链葫芦实物图

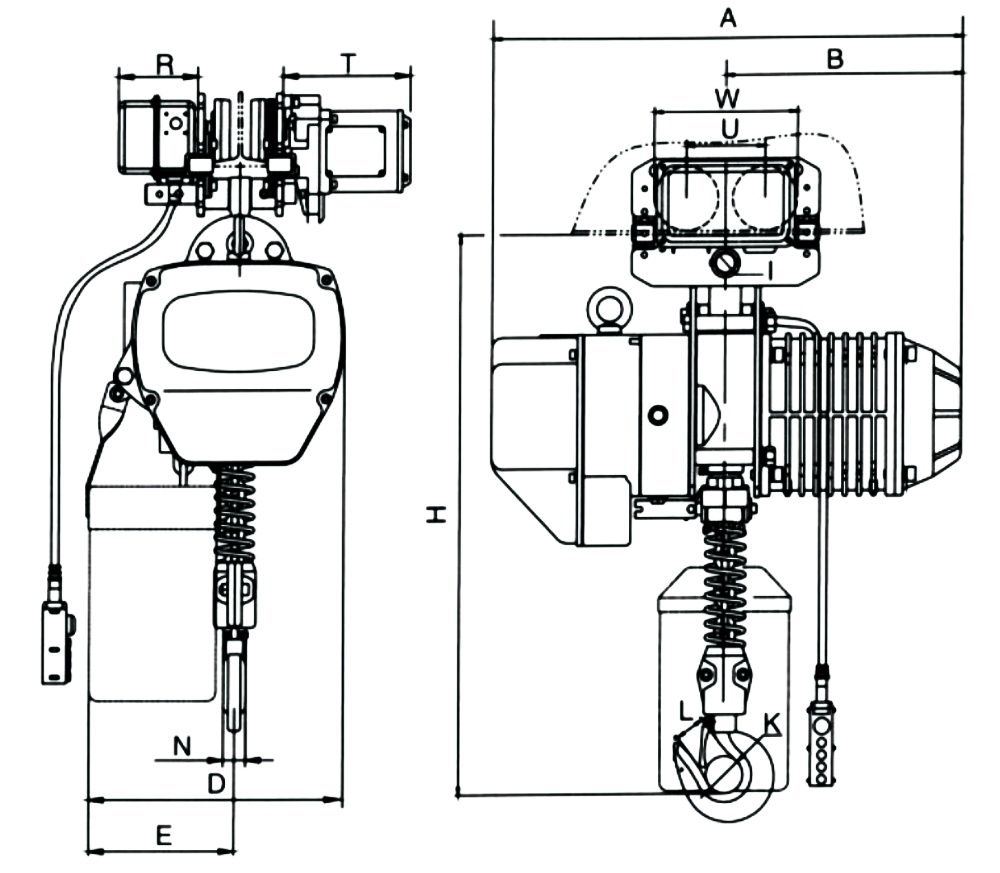

0.5-5吨电动运行式环链葫芦外形尺寸图


0.5-5吨电动运行式环链葫芦外形尺寸与规格尺寸表

型号	起重量 (Ton)	单位(mm)													链条直径
型号	起重量 (Ton)	H	A	B	D	E	1	K	L	N	W	U	R	T	链条直径
HHBB_L00501	0.5	610	455	240	285	165	Φ31	φ34	25	19	206	111	142	231	Φ6.3
HHBB_L0102	1	665	455	240	285				32	24	206	111	142	231	Φ6.3
HHBB_L0101	1	650	525	266	300	176	Φ31	Φ42	32	24	206	111	142	231	Φ7.1
HHBB_L01501	1.5	770	615	295	430	265	Φ36	Φ49	40	30	237	127	142	231	Φ10.0
HHBB_L0201	2	770	615	295	430	265	Φ36	Φ49	40	30	237	127	142	231	Φ10.0
HHBB_L0202	2	815		266	300	236	Φ36		40	30	237	127	142	231	Φ7.1
HHBB_L02501	2.5	830	615	295	430	265		Φ59	48	35	265	140	142	231	Φ11.2
HHBB_L0301	3	830	615	295	430	265		Φ59	48	35	265	140	142	231	Φ11.2
HHBB_L0302	3	930	615	295	430	320	Φ43	Φ59	48	35	265	140	142	231	Φ10.0
HHBB_L0303	3	940	525	266	350	205	Φ43	Φ59	48	35	265	140	142	231	Φ7.1
HHBB_L0502	5	1015	615	295	430	325	Φ54	Φ60	48	43	296	156	142	231	Φ11.2

7.5吨电动运行式环链葫芦主要技术参数表

型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	起升电动机
型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	功率(Kw)	转速(r/min)	相数	电压(V)	频率(Hz/s)
HHBB_L07503	7.5	3/9	1.8	3.0	1440	3	380	50

型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	运行电动机						工字钢梁轨道(mm)
型号	起重量 (Ton)	起升高度(m)	起升速度 (m/min)	功率(Kw)	转速(r/min)	运行速度 (m/min)	相数	电压(V)	频率(Hz/s)	工字钢梁轨道(mm)
HHBB_L07503	7.5	3/9	1.8	0.75	1440	11/21	3	380	50	100-178

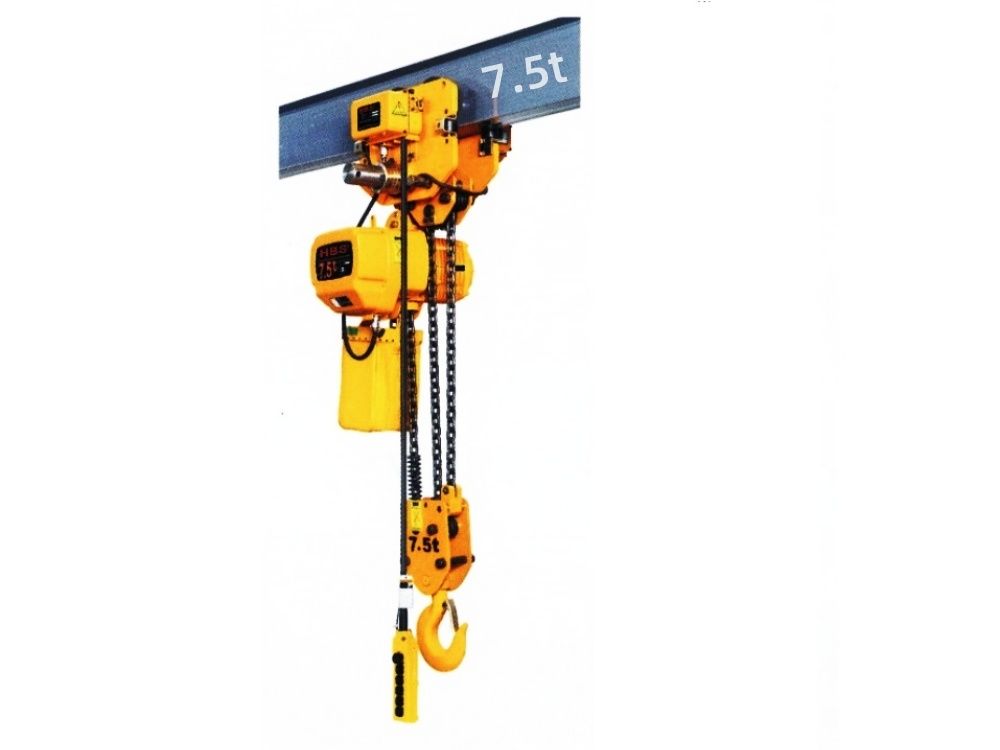

7.5吨电动运行式环链葫芦实物图

7.5吨电动运行式环链葫芦外形尺寸图

7.5吨电动运行式环链葫芦外形尺寸与规格尺寸表

型号

起重量
(Ton)

单位(mm)

链条直径

HHBB_L07503

7.5

1200

615

295

505

320

Φ54

Φ31

ф85

296

156

142

231

Φ11.2

该产品参数信息、物品颜色、外形仅供用户参考，具体以协商内容为准。

温馨提示：

本站发布的产品内容（包括但不限于图片、文字、参数、性能、产地、厂家、品牌、价格等）所有信息或许存在误刊和纰漏以及产品升级更新不及时等情况，其准确性、时效性也并不保证，我们在产品升级下的信息更新和错误信息纠正等方面随时进行，恕不能向您另行通知。因此，所有信息仅供用户参考，详情以用户实际咨询厂商确认为准，所购产品实物也不能作为比对和退货依据。擅自使用网站信息给您造成的任何损失我们也概不负责。

参考价格

请根据上方参数选择
