QCL型电磁挂梁桥式起重机

产品介绍

QCL型电磁挂梁桥式起重机设计起重量有：5+5吨、7.5+7.5吨、10+10吨、16+16吨、20+20吨（t）等（并承接非标起重量的设计制造），工作级别A6~A7，该起重机采用挂梁吊运长件钢坯、板材、棒材、盘圆等物品，配置电磁吸盘或夹钳或特殊群钩进行吊装，主要由箱形桥架、起重小车、大车运行机构、司机室和电气控制系统组成，配有停电保磁系统。起升机构多采用单电机、双减速器、双卷筒布置，呈双吊点形式。该机禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式。地面分操作为无线遥控器控制，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，进入司机室的走台方式为：端入、侧入、顶入，以满足用户在各种不同需要的情况下进行选择。

QCL型电磁挂梁桥式起重机生产厂家并提供非标起重量、跨度、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、双起升、抓斗、电磁、冶金耐高温、新型智能等欧式新型（低净空）/国标/非标/专用桥式起重机厂家品牌、技术参数、图纸设计、设计制造安装规范标准、施工方案、报价预算请咨询客服。

产品说明

产品名称：电磁挂梁桥式起重机
别名别称：电磁天车/吊机/行吊/行车
型号规格：QCL型
所属类别：双梁桥式
产品产地：河南新乡
非标定制：可非标定制
动力形式：三相交流380V-50Hz
是否现货：定制生产
生产周期：60~90天
供货范围：全国
送达方式：自提/送货上门
是否安装：安装另计
售后方式：一年保修

产品图册

相关参数

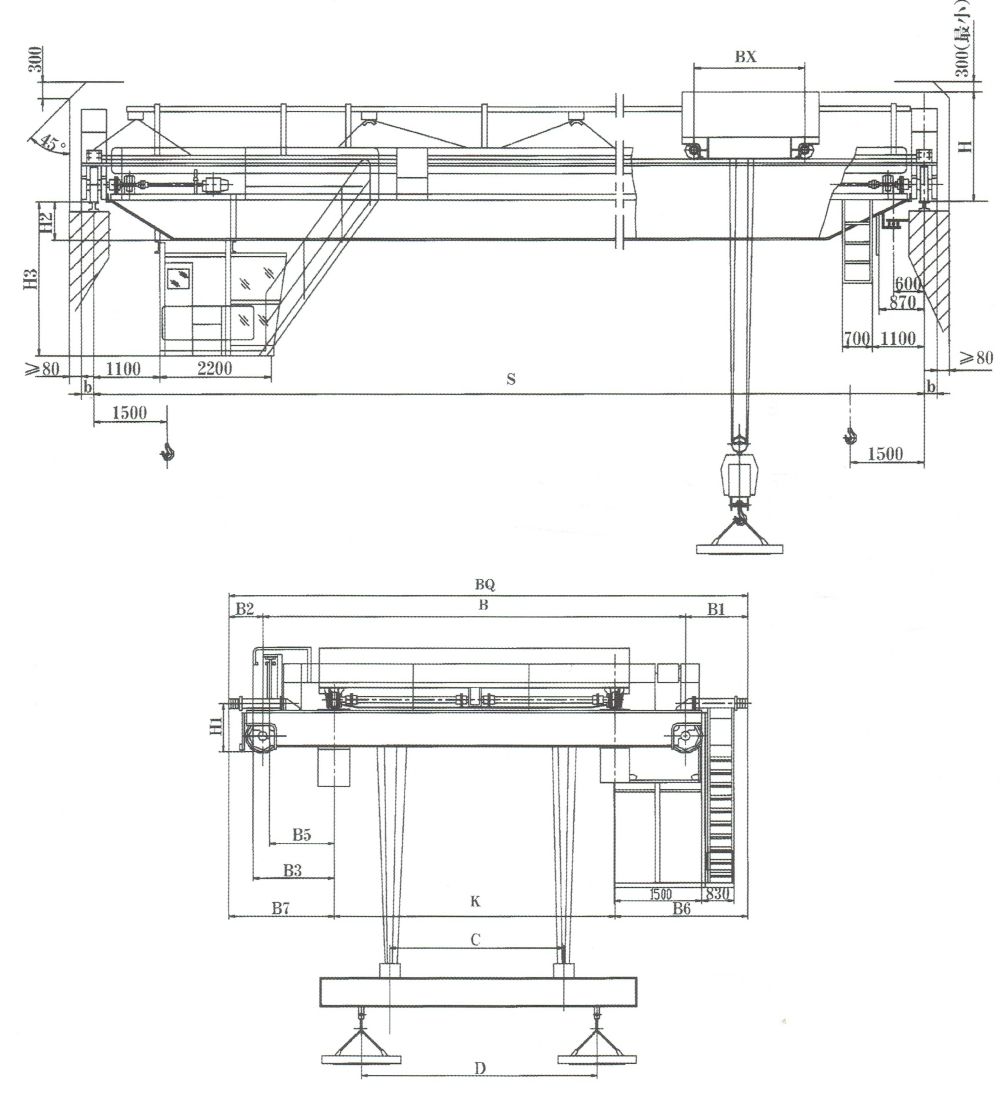

QCL型电磁挂梁桥式起重机外形与主要尺寸图


QCL型5+5吨电磁挂梁桥式起重机技术参数与主要尺寸表

起重量				t	5+5
跨度				m	10.5	13.5		16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度				m	16
速度	起升		A6	m/min	13.2
			A7		15.7
	小车运行				43.8
	大车运行		A6		115.6				116.8		112.5
			A7		119				119.3		114.9
电动机	起升		A6	型号Type/kw	YZR225M-6/30
			A7		YZR250M1-6/32
	小车运行				YZR132M2-6/3.7
	大车运行		A6		YZR160M1-6/5.5x2				YZR160M2-6/7.5x2
			A7		YZR160M2-6/6.3x2				YZR160L-6/9x2
主要尺寸(mm)			A6	BQ	7800				8030		8384
				B	6150						7100
				B1	1140				1250		772
				B2	510				630		512
				B3	1360	1410			1485
				B5	1181	1206		1231	1256	1281		1306
				B6	2165				2275		2272
				B7	1535				1655		2012
				K	4000
				C	2500
				D	2500~5000
				E	1100
				H	1876						1926
				H1	800						850
				H2	186	326		426	576	726	828	978		1128
				H3	2726	2746		2796	2956	3106	3208	3358		3508
				b	230
			A7	BQ	7804				8034		8604
				B	6150						7100
				B1	1142				1250		872
				B2	512				632		632
				B3	1360	1410			1485
				B5	1181	1206	1231		1256	1281		1306
				B6	2167				2277		2372
				B7	1537				1657		2132
				K	4000
				C	2500
				D	2500~5000
				E	1100
				H	1878						1928
				H1	800+H0						850+HO
				H2	188	328	428		578	728	830	980		1130
				H3	2728	2748	2798		2958	3108	3210	3360		3510
				b	230
重量	小车		A6	t	6.9
			A7		7.2
	总重		A6		19.3	22.1		24.6	26.9	28.9	34.2	37.8		41.2
			A7		20.5	23.4		26	28.4	30.5	35.9	39.6		43.2
最大轮压			A6	KN	113	203		131	139	151	161	169		183
			A7		116	207		135	144	156	167	176		189
荐用钢轨		小车			P18
		大车			P43
电源					三相交流3-phase A.C 380V 50Hz
注:表中HO为大车缓冲器的增加高度HO≤250

QCL型7.5+7.5吨电磁挂梁桥式起重机技术参数与主要尺寸表

起重量					t	7.5+7.5
跨度					m	10.5	13.5	16.5	19.5	22.5	25.5		28.5	31.5
最大起升高度					m	16
速度	起升			A6	m/min	12.5
				A7		15.4
	小车运行					44.8
	大车运行			A6		112.5			101.4
				A7		114.9			10.6
电动机	起升			A6	型号Type/kw	YZR250M2-8/37
				A7		YZR280M-8/48
	小车运行					YZR132M2-6/3.7
	大车运行			A6		YZR160M2-6/7.5x2				YZR160L-6/11x2
				A7		YZR160L-6/9x2				YZR180L-6/13x2
主要尺寸(mm)				A6	BQ	8974					9704
					B	7100					7700
					B1	1262					1317
					B2	612					687
					B3	1490			1565
					B5	1256		1281	1306	1331			1356
					B6	2462					2817
					B7	1812					2187
					K	4500+2
					C	2500
					D	2500~5000
					E	1400
					H	2095	2097		2187	2185
					H1	850+H0			940+H0
					H2	240		390	540	690	840		942	1040
					H3	2620		2770	2920	3070	3220		3324	3422
					b	230			260
				A7	BQ	8974				9704
					B	7100				7700
					B1	1262				1317
					B2	612				687
					B3	1490			1565
					B5	1256		1281	1306	1331			1356
					B6	2462				2817
					B7	1812				2187
					K	4500±2
					C	2500
					D	2500~5000
					E	1400
					H	2097		2099		2189		2187
					H1	850+H0			940+H0
					H2	242		392	542	692	842	944		1042
					H3	2622		2772	2922	3072	3222	3326		3424
					b	230			260
重量		小车		A6	t	8.5
				A7		8.9
		总重		A6		23.6	27.9	30.9	35.1	38.9	42.4	44.9		47.3
				A7		25.6	30	32.9	37.4	41.3	44.7	47.5		49.8
最大轮压				A6	KN	152	171	185	196	207	217	229		241
				A7		156	175	190	201	203	223	235		247
荐用钢轨			小车			P24
			大车			P43
电源						三相交流 3-phase A.C 380V 50Hz
注:表中HO为大车缓冲器的增加高度H0≤250

QCL型10+10吨电磁挂梁桥式起重机技术参数与主要尺寸表

起重量				t	10+10
跨度				m	10.5	13.5		16.5	19.5	22.5	25.5	28.5		31.5
最大起升高度				m	12
速度	起升		A6	m/min	13.5
			A7		15.9
	小车运行				45
	大车运行		A6		113				102.5
			A7		134.5				119.6
电动机Motor	起升		A6	型号Type/kw	YZR280S-8/55
			A7		YZR315S-8/63
	小车运行				YZR160M1-6/5.5
	大车运行		A6		YZR160M-6/11x2					YZR180L-6/15x2
			A7		YZR180L-6/13x2					YZR200L-6/19x2
主要尺寸(mm)			A6	BQ	8774					9504
				B	6900					7500
				B1	1265					1317
				B2	612					687
				B3	1490					1565
				B5	1256		1281		1306	1331		1356
				B6	2462					2817
				B7	1812					2187
				K	4500
				C	2500
				D	2500~5000
				E	1800
				H	2190				2350
				H1	850+H0				940+HO
				H2	186	264	394		544	694	844		944	1046
				H3	2556	2626	2774		2924	3074	3224		3324	3426
				b	260				300
			A7	BQ	8774						9504
				B	6900						7500
				B1	1262						1317
				B2	612						687
				B3	1490				1565
				B5	1256		1281		1306	1331			1356
				B6	2462						2817
				B7	1812						2187
				K	4500
				C	2500
				D	2500~5000
				E	1800
				H	2097	2099			2189
				H1	850+H0				940+H0
				H2	184	242	392		540	692	842		942	1044
				H3	2554	2622	2772		2922	3072	3222		3322	3424
				b	230				260
重量	小车		A6	t	8.9
			A7		9.3
	总重		A6		26.5	30		32.8	36.7	40.9	43.8		47.8	49.3
			A7		28.4	32.4		34.1	38.2	43.5	45.1		49.3	51.2
最大轮压			A6	KN	181	192		205	219	229	242		255	269
			A7		185	194		207	221	234	246		258	273
荐用钢轨		小车			P24
		大车			P43或QU70
电源					三相交流 3-phase A.C 380V 50Hz
注:表中HO为大车缓冲器的增加高度HO≤250

QCL型16+16吨电磁挂梁桥式起重机技术参数与主要尺寸表

起重量					t	16+16
跨度					m	10.5		13.5		16.5	19.5		22.5	25.5	28.5		31.5
最大起升高度					m	16
速度		起升		A6	m/min	13.6
				A7		15.3
		小车运行				43
		大车运行		A6		102.4					102.9			86.8
				A7		119
电动机		起升		A6	型号Type/kw	YZR315M-8/90
				A7		YZR355L2-10/110
		小车运行				YZRI60M2-6/7.5
		大车运行		A6		YZR180L-6/15x2
				A7		YZR200L-6/19x2
主要尺寸(mm)				A6	BQ	8476						8620		8924
					B	6650						6700		7000
					B1	1212						1260		1262
					B2	612						660		662
					B3	1540								1590
					B5	1281				1306		1331		1356			1381
					B6	2287						2360		2512
					B7	1687						1760		1912
					K	4500±2
					C	2500
					D	2500~5000
					E	1800
					H	2343			2345			2475
					H1	940+H0						1035+H0		1070+H0
					H2	290			296	446		466	616	766	914		1016
					H3	2720			2726	2846		2846	2996	3146	3296		3396
					b	260								300
				A7	BQ	8574						8744		9004
					B	6650						6700		7000
					B1	1262						1312
					B2	662						732
					B3	1540						1590
					B5	1381				1406		1431		1456			1481
					B6	2337						2412		2562
					B7	1737						1832		1982
					K	4500±2
					C	2500
					D	2500~5000
					E	1800
					H	2434			2347			2477
					H1	940+H0						1070+HO
					H2	292	298			448		468	618	768	918	1018
					H3	2782	2788			2818		2848	2998	3148	3298	3398
					b	260						300
重量	小车			A6	t	13.2
				A7		14.1
	总重			A6		38.1	39.5			43.2		48	51.2	57.9	63.7	69.5
				A7		41.9	43.2			46.9		50.1	55.4	60.2	66.5	73.5
最大轮压				A6	KN	270	285			297		318	334	349	364	381
				A7		281	293			309		325	341	357	374	392
荐用钢轨			小车			P43
			大车			P43或QU70
电源						三相交流 3-phase A.C 380V 50Hz
注:表中HO为大车缓冲器的增加高度H0≤250

QCL型20+20吨电磁挂梁桥式起重机技术参数与主要尺寸表

起重量				t	20+20
跨度				m	10.5	13.5	16.5	19.5	22.5		25.5	28.5	31.5
最大起升高度				m	12
速度	起升		A6	m/min	11.8
			A7		15.22
	小车运行				38.9
	大车运行		A6		86.6			87.3
			A7		98			119.2
电动机	起升		A6	型号Type/kw	YZR355M-10/90
			A7		YZR400L1-10/135
	小车运行				YZRI60L-6/11
	大车运行		A6		YZRI60L-8/11x2			YZR200L-8/15x2
			A7		YZR200L-6/19x2			YZR255M-6/26x2
主要尺寸(mm)			A6	BQ	8724			8842			9144
				B	6800						7000
				B1	1262			1312			1362
				B2	662			712			782
				B3				1590
				B5	1281		1306	1331			1356		1381
				B6	2412			2462			2612
				B7	1812			1862			2032
				K	4500
				C	2300
				D	2300~4500
				E	2000
				H	2726			2732
				H1	1090+H0
				H2	121	298	304	454	604		754	904	1004
				H3	2731	2728	2734	2834	2984		3134	3284	3384
				b	300
			A7	BQ	9844						9024
				B	6800						7000
				B1	1362						1312
				B2	782						712
				B3	1540						1590
				B5	1281		1306	1331			1356		1381
				B6	2512						2562
				B7	1932						1962
				K	4500
				C	2300
				D	2300~4500
				E	2000
				H	2726	2728	2734
				H1	1090+H0						1130+H0
				H2	123	290	306	456		606	756	906	1006
				H3	2733	2720	2736	2836		2986	3136	3286	3386
				b	300
重量	小车		A6	t	17.5
			A7		18.1
	总重		A6		43.6	45.2	47.9	52.1		55.3	62.1	66.7	72.1
			A7		46.9	48.1	50.7	54.2		59.6	66.7	70.3	78.7
最大轮压			A6	KN	350	369	389	405		423	433	456	473
			A7		359	372	392	419		432	441	464	489
荐用钢轨		小车			P43
		大车			方钢100或QU80
电源					三相交流 3-phase A.C 380V 50Hz
注:表中HO为大车缓冲器的增加高度H0≤250
