SB系列液压失效保护制动器
产品介绍
SB系列液压失效保护制动器主要型号有：SB-50、SB-100、SB-160、SB-250、SB-315、SB-400型等，它具有制动力大、结构紧凑、安装方便等优点，可广泛用于大中型起重机、港口装卸机械起升及臂架俯仰机构的低速轴(卷筒轴)上的大功率制动装置，矿用卷扬机、提升机和大功率倾角式皮带运输机的工作制动和紧急安全制动，缆车和索缆起重机驱动机构的安全制动，铸造起重机等特种起重机起升机构低速轴的安全(紧急)制动。
产品说明
- SB系列液压失效保护制动器
- 抱闸/液压抱闸
- SB系列型
- 工业制动器
- 河南新乡、焦作
- 是
- 部分少量现货
- 3~7天
- 不限
- 自提或物流托运
- 安装另议
- 一年保修
- 河南长垣
产品图册
相关参数
SB系列液压失效保护制动器主要特点 | SB系列液压失效保护制动器外形尺寸图 |
★制动力大、制动力矩稳定，满足大功率制动的需求； ★常闭式设计，安全可靠；碟簧制动，液压释放； ★可配有开闸限位开关和衬垫磨损极限限位开关，可进行 联锁保护盒故障显示(采用PLC控制时)； ★高性能无石棉硬质摩擦衬垫，摩擦系数稳定，不损伤制 动盘且对水介质和盐雾(海水)不敏感； ★安装位置灵活，使用、调整、维护简单。 |
匹配液压站型号 一拖一、一拖二：YZ1-20-10 一拖四：YZ2-20-20 |
SB系列液压失效保护制动器使用条件 | |
★工作环境：-20℃~50℃； ★制动器周围工作环境中不得有易燃易爆气体； ★空气相对湿度不大于90%； ★使用地点的海拔高度符号GB/T755。 | |

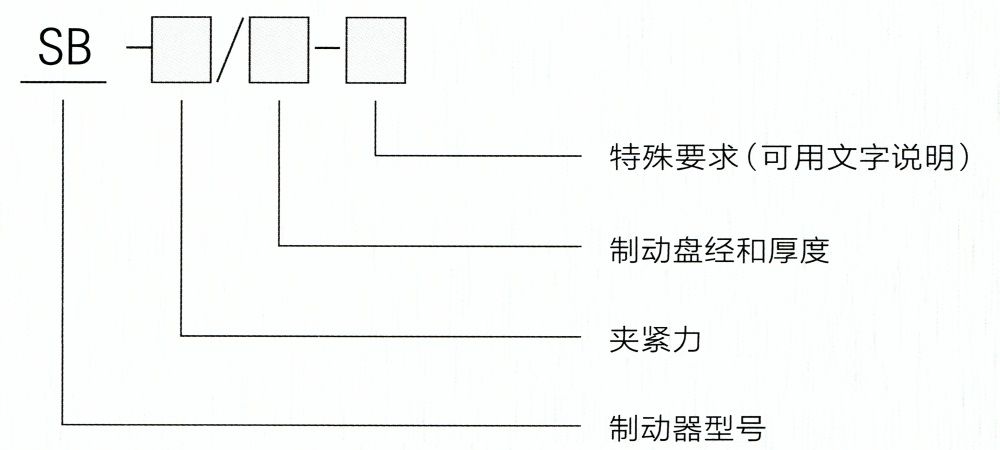

SB系列液压失效保护制动器型号意义 | |
 |
SB系列液压失效保护制动器技术参数表（单位：mm）
| 制动器型号 | 夹紧力F(KN) | 释放压力(MPa) | 开闸油量(ml) | 退距(mm) | 摩擦系数 | 安全螺栓 | 性能等级 | 安装扭矩 | 不含支架重量(Kg) |
| SB-50 | 50 | 11 | 30 | 1-2 | 0.36 | 8-M20 | 10.9 | 680 | 90 |
| SB-100 | 100 | 12 | 50 | 1-2 | 0.36 | 8-M24 | 10.9 | 1200 | 150 |
| SB-160 | 160 | 12 | 70 | 1-2 | 0.36 | 8-M30 | 10.9 | 2200 | 310 |
| SB-250 | 250 | 13 | 95 | 1-2 | 0.36 | 8-M36 | 10.9 | 3540 | 552 |
| SB-315 | 315 | 14 | 115 | 1-2 | 0.36 | 8-M36 | 10.9 | 3540 | 672 |
| SB-400 | 400 | 12 | 170 | 1-2 | 0.36 | 8-M48 | 10.9 | 7400 | 1100 |
SB系列液压失效保护制动器外形尺寸表
| 制动器型号 | A | a1 | a2 | a3 | b1 | b2 | B | C | d | K | P | L | E | W | H | H1 | b | D | d1 | d2 Max | ||
| SB-50 | 77 | 77 | 90 | 38 | 38 | 38 | 154 | 150 | 20.5 | 56 | 102 | 300 | 240 | 110 | 310 | 80 | 30 | 36 | 40 | >500 | D-120 | D-300 |
| SB-100 | 95 | 95 | 105 | 45 | 55 | 45 | 190 | 180 | 25 | 71 | 102 | 348 | 286 | 140 | 360 | 85 | 30 | 36 | 40 | >500 | D-150 | D-380 |
| SB-160 | 110 | 120 | 135 | 65 | 70 | 65 | 260 | 235 | 31 | 87 | 106 | 412 | 370 | 170 | 410 | 95 | 30 | 36 | 40 | >600 | D-180 | D-440 |
| SB-250 | 130 | 120 | 160 | 75 | 80 | 75 | 300 | 275 | 37 | 87 | 106 | 456 | 370 | 170 | 470 | 110 | 30 | 36 | 40 | >600 | D-180 | D-480 |
| SB-315 | 140 | 175 | 205 | 85 | 90 | 82.5 | 335 | 330 | 37 | 137 | 106 | 476 | 410 | 270 | 500 | 110 | 30 | 36 | 40 | >1200 | D-280 | D-600 |
| SB-400 | 170 | 180 | 220 | 120 | 110 | 110 | 440 | 420 | 50 | 137 | 142 | 602 | 546 | 270 | 560 | 115 | 30 | 36 | 40 | >1800 | D-280 | D-660 |
SB系列液压失效保护制动器货源产地生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制动器，厂用防爆、厂用BZES隔爆封闭式制动器、矿用DYW防爆制动器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、YZ、DCPZ、BNM、SBD等盘式制动器，QP系列气动钳盘式制动器、YLBZ液压轮边制动器、YFX液压防风铁楔制动器、YJGQ(液压夹轨器)等防风制动器，ED1\YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1\BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等成套\零部件及相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务。更多制动器的设计制造安装规范、认证标准、结构形式、材质工艺、工作原理、产品特性、制动力矩/退距、额定电流、通电持续率、功率、型号规格、技术参数、安装使用注意事项说明、常见问题故障排除与维护保养重点以及出厂价格等请联系客服咨询。
