MW(Z)电磁鼓式制动器
产品介绍
MW、MWZ型电磁鼓式制动器型号规格有:MWZ160-80、MWZ200-160、MWZ315-630型和MW200-160、MW250-315、MW315-630、MW400-1250、MW500-2500、MW630-5000、MW710-8000、MW800-10000型等,鼓式制动器广泛用于起重机械、运输、冶金、港口、码头、建筑机械等机械驱动装置的减速或制动。根据用户要求,可生产各种常开、防爆及非标制动器产品。
MW、MWZ型电磁鼓式制动器生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5)、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、JZ、ZWZA、ZWZ2、ZWZ3鼓式制动器,厂用防爆、厂用BZES隔爆封闭式制动器、矿用DYW防爆制动器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盘式制动器,YLBZ(液压轮边制动器)、YFX(电力液压防风铁楔制动器)、YJGQ(液压夹轨器)等防风制动器,ED1\YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1\BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置(液压罐、制动器电机)、制动瓦块、制动器架子等成套\零部件及相关产品的设计制造(定制)和配件批发零售、安装修理维修等服务,更多国标/非标/专用工业制动器厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
产品说明
- MW(Z)电磁鼓式制动器
- 抱闸/制动刹车
- MW、MWZ型
- 电磁鼓式
- 部分现货
- 7~10天
- 全国
- 自提或快递托运
- 安装另计
- 一年保修
产品图册
相关参数

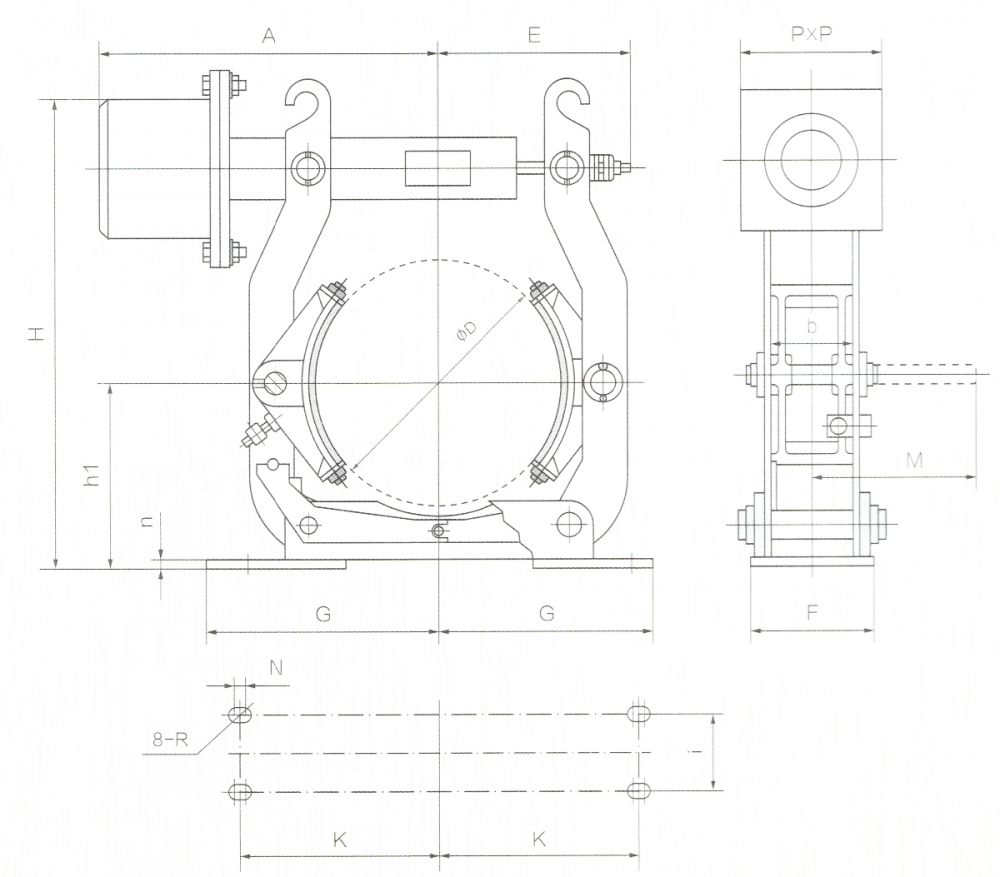

MW、MWZ型电磁鼓式制动器外形尺寸图
MW、MWZ型电磁鼓式制动器技术表
制动器型号 | 制动力矩(N.m) | 退距(mm) | 配用电磁铁 | 重量(kg) | 总重量(kg) | ||||||
型号 | 额定吸力(N) | 最大行程/初始行程(mm) | 额定电流(A) | ||||||||
通电持续率 25% | 通电持续率 40% | 通电持续率 25% | 通电持续率 40% | ||||||||
MWZ160-80 | 80 | 0.5 | DTZ-160 | 1000 | 800 | 3 | 1.3 | 0.8 | 15 | 27.8 | |
MWZ200-160 | 160 | 0.6 | DTZ-200 | 1000 | 800 | 3 | 1.3 | 0.8 | 15 | 34 | |
MWZ315-630 | 630 | 0.6 | DTZ-315 | 2800 | 1800 | 3.5 | 2.3 | 1.4 | 33 | 110 | |
MW160-80 | 80 | 0.5 | DT-160 | 通电持续率 | 额定吸力(N) | 6/3 | 工作频率(C/h) | 电流(A) | 3.5 | 17 | |
起动 | 工作 | ||||||||||
100% | 1000 | 1200 | 2.0 | 0.02 | |||||||
MW200-160 | 160 | 0.6 | DT-200 | 100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 5 | 30 |
MW250-315 | 315 | 0.6 | DT-250 | 100% | 2800 | 7/3.5 | 1200 | 2.5 | 0.02 | 7 | 42 |
MW315-630 | 630 | 0.8 | DT-315 | 100% | 2800 | 7/3.5 | 900 | 3 | 0.025 | 12 | 90 |
MW400-1250 | 1250 | 0.8 | DT-400 | 100% | 5000 | 8/4 | 900 | 3 | 0.03 | 17 | 158 |
MW500-2500 | 2500 | 1.0 | DT-500 | 100% | 5000 | 8/4 | 600 | 4.5 | 0.035 | 36 | 204 |
MW630-5000 | 5000 | 1.0 | DT-630 | 100% | 10000 | 9/5 | 600 | 8 | 0.06 | 65 | 355 |
MW710-8000 | 8000 | 1.25 | DT-710 | 100% | 15000 | 10/6 | 600 | 11 | 0.08 | 100 | 403 |
MW800-10000 | 10000 | 1.25 | DT-800 | 100% | 18000 | 11/6 | 600 | 14 | 0.15 | 135 | 702 |
MW、MWZ型电磁鼓式制动器主要尺寸数据表
制动器型号 | A | b | D | E | F | G | G1 | H | h1 | i | K | M | P | N | n | R |
MW160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 132 | 5 | 8 | 7 |
MW200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 132 | 6 | 10 | 7 |
MW250-315 | 330 | 90 | 250 | 246 | 100 | 200 | 100 | 518 | 190 | 65 | 180 | 207 | 167 | 10 | 12 | 9 |
MW315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 167 | 10 | 14 | 9 |
MW400-1250 | 470 | 140 | 400 | 380 | 160 | 310 | 150 | 764 | 280 | 100 | 270 | 284 | 243 | 12 | 14 | 11 |
MW500-2500 | 560 | 180 | 500 | 440 | 180 | 365 | 185 | 895 | 340 | 130 | 325 | 343 | 243 | 12 | 21 | 11 |
MW630-5000 | 650 | 225 | 630 | 460 | 220 | 450 | 280 | 1020 | 420 | 170 | 400 | 422 | 271 | 15 | 20 | 13.5 |
MW710-8000 | 775 | 255 | 710 | 535 | 240 | 500 | 300 | 1135 | 470 | 190 | 450 | 447 | 350 | 15 | 25 | 13.5 |
MW800-10000 | 835 | 265 | 800 | 660 | 280 | 570 | 300 | 1315 | 530 | 210 | 520 | 410 | 400 | 15 | 28 | 13.5 |
MWZ160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 132 | 5 | 8 | 7 |
MWZ200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 132 | 6 | 10 | 7 |
MWZ315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 167 | 10 | 14 | 9 |
主要特点
★使用安全可靠,动作频率快,高效节能;
★绿色环保,无石棉衬垫;
★等退距装置,避免制动衬垫浮贴制动轮;
符合标准
★制动器安装尺寸和制动器力矩参数符合JB/ZQ4388-2006标准,技术标准符合JB/T7685-2006。
使用条件
★环境温度-20℃~40℃;
★交流380V50Hz电源,MWZ型为直流电源,额定电压为220V;
★使用地点的海拔高度不超过2000米;
★周围工作环境中不得有易燃、易爆及腐蚀性和破坏绝缘的气体及导电尘埃;
★户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品;
★空气相对湿度不大于90%。
