QP、QPK、QPG系列启闭机动滑轮
产品介绍
QP、QPK、QPG系列启闭机动滑轮相关说明：
★设计闸门吊耳(或拉杆吊耳)时，应根据动滑轮的相关尺寸进行设计，动滑轮上的吊轴由制造厂配套；
★需将动滑轮下入门槽内时,则门槽的宽度尺寸应满足动滑轮的最大外形尺寸；
★启闭力为 1000KN 和 2x1000KN 以上规格启闭机,动滑轮的吊轴上装有卸轴器。
产品说明
- QP、QPK、QPG系列启闭机动滑轮
- QP、QPK、QPG系列型
- 起重滑轮/滑轮组
- 河南新乡长垣
- 承接非标制造
- 部分现货
- 5~15天
- 全国
- 自提或物流托运
- 安装另议
产品图册
相关参数
动滑轮外形示意图
|
动滑轮技术参数表
| 吨位 | nxD | 尺寸(mm) | 中间轴支座 | |||||||||||

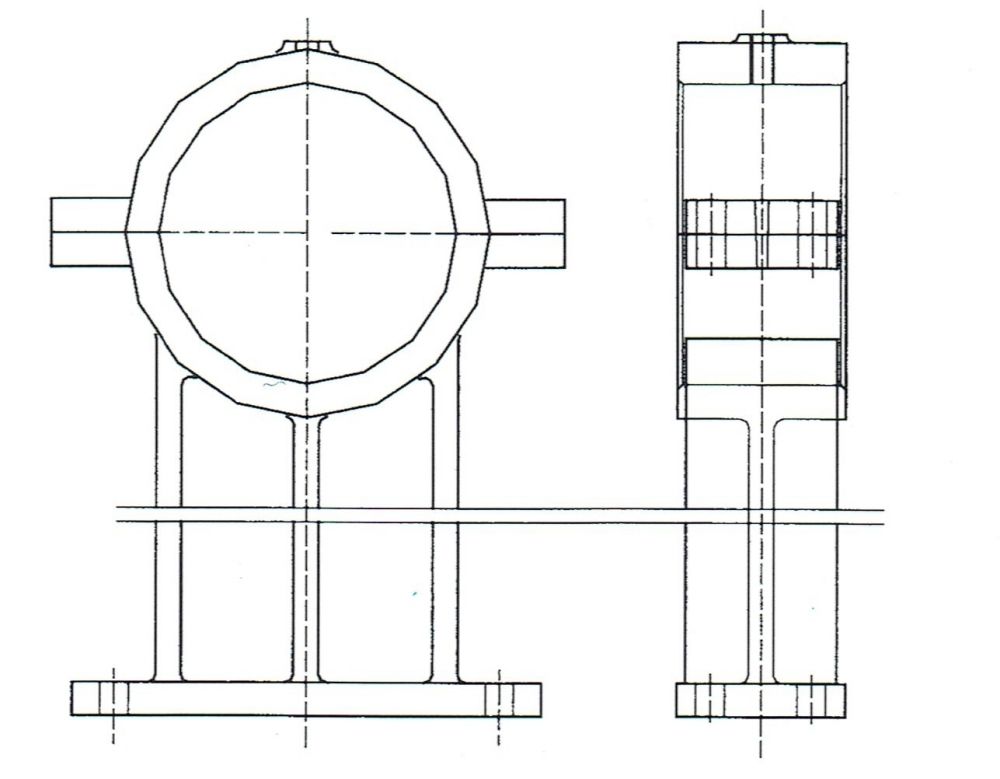

| d | D1 | D2 | D3 | A | B | C | E | H | H1 | H2 | H3 | 当卷扬机吊点距大于 6 米时，应使用中间轴支座，其结构示意如图
| ||
| 5 2x5 | 2x260 | 60 | 410 | 370 | 310 | 143 | / | 210 | 120 | 310 | 75 | 605 | 145 | |
| 8 2x8 | 2x260 | 60 | 410 | 370 | 310 | 143 | / | 210 | 120 | 310 | 75 | 605 | 145 | |
| 16 2x16 | 2x400 | 80 | 565 | 525 | 480 | 179 | / | 260 | 145 | 380 | 90 | 765. | 138 | |
| 25 2x25 | 2x470 | 90 | 655 | 615 | 566 | 209 | / | 300 | 185 | 460 | 120 | 920 | 175 | |
| 40 2x40 | 4x470 | 100 | 650 | 610 | 570 | 284 | / | 645 | 190 | 500 | 160 | 995 | 212 | |
| 63 2x63 | 6x500 | 110 | 678 | 640 | 590 | 287 | / | 860 | 280 | 550 | 160 | 1074 | 251 | |
| 80 2x80 | 6x520 | 120 | 718 | 682 | 640 | 298 | / | 950 | 300 | 600 | 180 | 1160 | 276 | |
| 100 | 6x570 | 150 | 768 | 732 | 688 | 314 | 792 | 971 | 330 | 660 | 220 | 1284 | 316 | |
| 2x100 | ||||||||||||||
| 125 | 6x650 | 150 | 883 | 838 | 785 | 322 | 812 | 1045 | 400 | 750 | 220 | 1432 | 353 | |
| 2x125 | ||||||||||||||
| 160 | 6x870 | 200 | 1000 | 955 | 910 | 358 | 923 | 1205 | 420 | 900 | 270 | 1690 | 450 | |
| 2x160 | ||||||||||||||

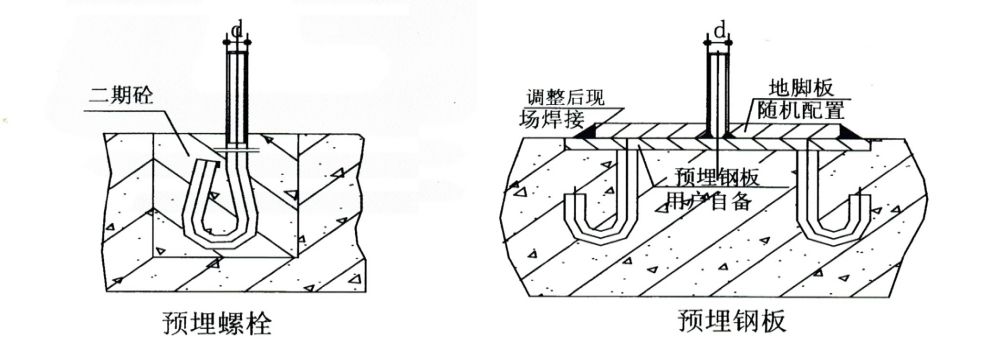

卷扬机地脚螺栓布置方法图 卷扬机地脚螺栓的布置方法有二种，预埋螺栓和预埋钢板‘’推荐使用预埋钢板的安装方式。
|
