PZ型平面平板铸铁闸门
产品介绍
PZ型平面平板铸铁闸门型号规格有：PZ1.5x1、PZ2x1、PZ2x1.5、PZ2x2.5、PZ2x3、PZ2.5x2、PZ2.5x2.5、PZ2.5x3、PZ3x2、PZ3x2.5、PZ3x3、PZ3x3.5、PZ3x3.8等。
产品特点：
PZ 型平面平板铸铁闸门承受水头较低；
闸门高度较小。
产品说明
- PZ型平面平板铸铁闸门
- 水闸
- PZ型
- 水工机械
- 河南新乡长垣
- 可非标定制
- 定制生产
- 15~30天
- 全国
- 自提或代办托运
- 安装另计
产品图册
相关参数

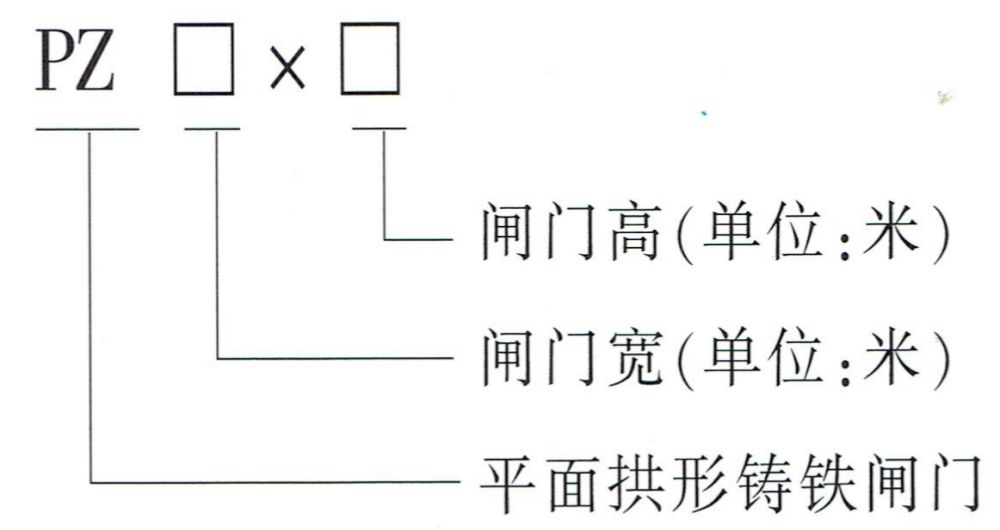

PZ型平面平板铸铁闸门外形尺寸图/型号意义

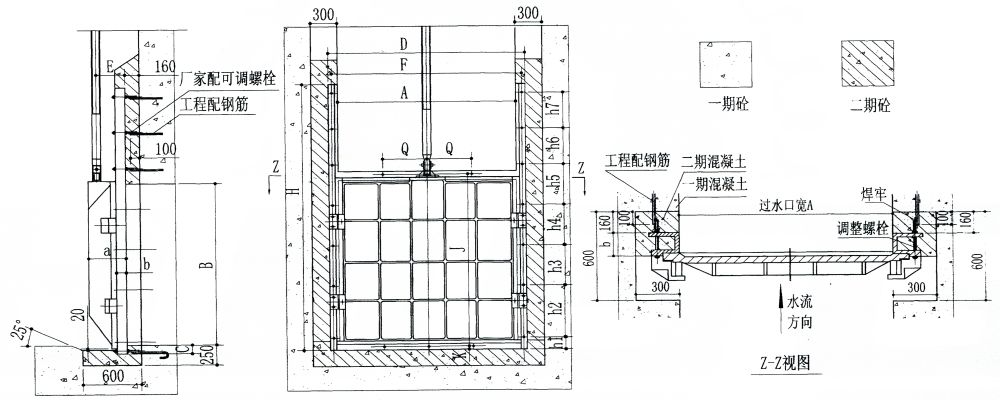

外形尺寸图
| 型号意义
|
PZ型平面平板铸铁闸门外形尺寸及基础安装参数表
| 规格 | A | B | C | D | E | F | H | K | J | Q | a | b | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | h10 | h11 | 水头 (m) | 重量(kg) | 地脚螺栓 | ||
| 板重 | 总重 | |||||||||||||||||||||||||||
| PZ1.5x1 | 1500 | 1000 | 90 | 1690 | 145 | 1634 | 1600 | 200 | 95 | 150 | 650 | 650 | 4 | 307 | 610 | 6-M16x230 | ||||||||||||
| PZ2x1 | 2000 | 1000 | 110 | 2210 | 167 | 2134 | 1600 | 232 | 110 | 150 | 650 | 650 | 4 | 545 | 870 | 6-M20x250 | ||||||||||||
| PZ2x1.5 | 2000 | 1500 | 110 | 2210 | 167 | 2134 | 2350 | 232 | 110 | 150 | 850 | 700 | 500 | 4 | 655 | 1270 | 6-M20x250 | |||||||||||
| PZ2x2.5 | 2000 | 2500 | 110 | 2210 | 167 | 2134 | 3800 | 232 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 300 | 300 | 4 | 1500 | 1987 | 16-M20x250 | |||||||
| PZ2x3 | 2000 | 3000 | 110 | 2210 | 167 | 2134 | 4420 | 232 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 350 | 870 | 4 | 1400 | 2180 | 16-M20x250 | |||||||
| PZ2.5x2 | 2500 | 2000 | 110 | 2710 | 167 | 2634 | 3300 | 252 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 4 | 1410 | 2050 | 12-M20x250 | |||||||||
| PZ2.5x2.5 | 2500 | 2500 | 110 | 2710 | 167 | 2634 | 3800 | 252 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 300 | 300 | 4 | 1815 | 2640 | 16-M20x250 | |||||||
| PZ2.5x3 | 2500 | 3000 | 110 | 2710 | 167 | 2634 | 4420 | 252 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 350 | 870 | 4 | 2110 | 2940 | 16-M20x250 | |||||||
| PZ3x2 | 3000 | 2000 | 130 | 3240 | 190 | 3154 | 3380 | 35 | 2190 | 700 | 275 | 133 | 130 | 650 | 550 | 650 | 650 | 650 | 4 | 2000 | 3240 | 15-M20x270 | 3-M20x170 | |||||
| PZ3x2.5 | 3000 | 2500 | 130 | 3240 | 190 | 3154 | 4080 | 35 | 2690 | 700 | 275 | 133 | 150 | 650 | 750 | 770 | 550 | 710 | 350 | 4 | 2770 | 3500 | 17-M20x270 | 3-M20x170 | ||||
| PZ3x3 | 3000 | 3000 | 130 | 3240 | 190 | 3154 | 4880 | 35 | 3190 | 700 | 275 | 133 | 150 | 650 | 750 | 720 | 600 | 610 | 600 | 600 | 4 | 3300 | 4050 | 19-M20x270 | 3-M20x170 | |||
| PZ3x3.5 | 3000 | 3500 | 130 | 3240 | 190 | 3154 | 5630 | 35 | 3690 | 700 | 275 | 133 | 150 | 680 | 500 | 550 | 750 | 750 | 550 | 450 | 550 | 550 | 4 | 3800 | 4800 | 23-M20x270 | 3-M20x170 | |
| PZ3x3.8 | 3000 | 3800 | 130 | 3240 | 190 | 3154 | 6080 | 35 | 3990 | 700 | 275 | 133 | 150 | 680 | 600 | 600 | 550 | 500 | 700 | 550 | 550 | 550 | 500 | 4 | 3870 | 4950 | 25-M20x270 | 3-M20x170 |
闸门货源产地生产厂家还提供双向止水铸铁闸门、平面平板铸铁闸门、平面拱形铸铁闸门、整体平面铸铁小闸门、圆形平面铸铁闸门、拍门、调节堰门、机闸一体闸门、暗杆式闸门、钢铁复合闸门、平面滑动钢制闸门\叠梁门、平面定轮钢制闸门、弧形钢制闸门和卷扬式单吊点启闭机、QT型单向\双向台车式启闭机、耙斗清污机、手电一体\移动式\卷扬式\门式启闭机和坝顶门机、清污机、拦污排、拦污栅、清污船、挖泥船、等水利水工机械设备的国标非标设计制造和安装调试、升级改造、维修保养，产品广泛配套用于水力发电、水库、渔业农业水利、防洪、港航水利、排水工程、环境水利等工程建设与装备设施上面。更多水工机械设备成套与零部件结构类型、型号规格、技术参数、材质工艺、技术标准、产品特性\选型、工作原理、常见故障排除与安全注意事项请联系我们咨询。
