YZS型四梁铸造桥式起重机
产品介绍
YZS型四梁铸造桥式起重机设计起重量有：160/32吨、180/50吨、200/50吨、225/65吨、240/80吨、320/80吨（T）等，工作级别为A7（重级），铸造桥式起重机是钢厂冶炼车间的主要起重运输机械设备，用于冶炼过程中高温液态金属的起吊运送、浇注及兑铁水等作业。125t以下一般为YZ型双梁结构，125t以上一般为YZS型四梁结构。YZS型采用主副双小车、四梁四轨结构，主要由桥架、主小车、副小车、吊钩梁、大车运行及电气部分组成，主小车在桥架外侧的主梁轨道上运行，副小车在桥架内侧的副梁轨道上运行，主小车取物装置为固定间距的吊钩梁，用来吊运钢水包，副小车在主小车下穿越运行，取物装置为吊钩，用来与主钩配合以倾倒钢水、钢渣及其它辅助性吊运作业。
YZS型四梁铸造桥式起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、铝电解多功能、抓斗、电磁吸盘、冶金耐高温、新型智能等欧式新型（低净空）/国标/非标/专用桥式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
产品说明
- 四梁铸造桥式起重机
- 铸造吊/耐高温起重机/天车/行车
- YZS型
- 冶金铸造双梁桥式
- 河南新乡长垣
- 可非标定制
- 三相交流380V-50Hz
- 定制生产
- 60~100天
- 全国
- 自提/送货上门
- 安装另计
- 一年保修
产品图册
相关参数

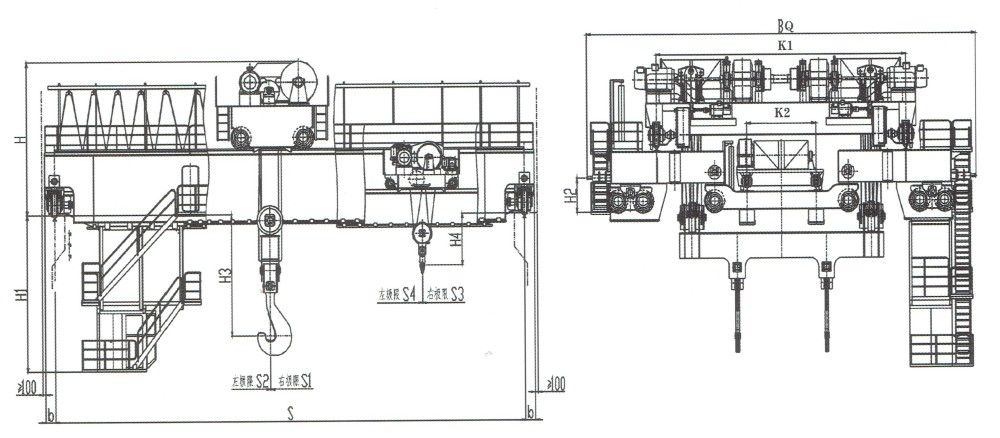

YZS型125/32-140/32吨四梁铸造桥式起重机外形尺寸图
YZS型125/32-140/32吨四梁铸造桥式起重机技术参数及外形尺寸图
| 起重量（t） | 125/32 | 140/32 | |
| 工作级别 | A7 | A7 | |
| 跨度S（m） | 19 | 19 | |
| 起升高度（m） | 主钩 | 24 | 22 |
| 副钩 | 26 | 24 | |
| 速度 （m/min） | 主钩 | 7.6 | 7.8 |
| 副钩 | 9.7 | 9.7 | |
| 主小车 | 38 | 36 | |
| 副小车 | 39 | 37.5 | |
| 大车 | 76 | 73 | |
| 主要尺寸 (mm) | H | 5690 | 5880 |
| H1 | 5500 | 5600 | |
| H2 | 1350 | 1350 | |
| BQ | 15800 | 15800 | |
| K1 | 10120 | 10100 | |
| K2 | 2800 | 2500 | |
| 极限尺寸 （mm） | b | 410 | 450 |
| H3 | 4200 | 4350 | |
| H4 | 1300 | 1500 | |
| S1 | 2200 | 2300 | |
| S2 | 2000 | 2000 | |
| S3 | 1500 | 1500 | |
| S4 | 1500 | 1600 | |
| 最大轮压（KN） | 505 | 535 | |
| 荐用钢轨 | QU120 | QU120 | |
| 电源 | 三相交流380V-50Hz | ||

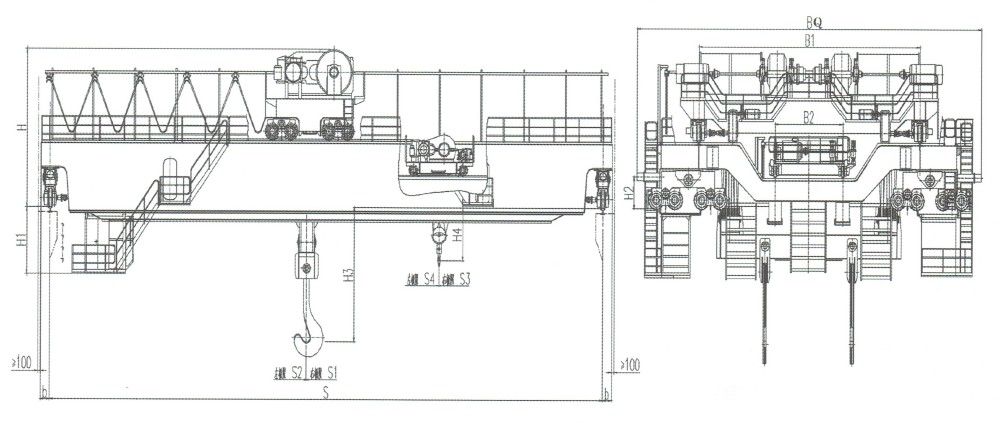

YZS型160/32吨四梁铸造桥式起重机外形尺寸图
YZS型160/32吨四梁铸造桥式起重机技术参数及外形尺寸图
| 起重量（t） | 160/32 | |
| 工作级别 | A7 | |
| 跨度S（m） | 27 | |
| 起升高度（m） | 主钩 | 25 |
| 副钩 | 26 | |
| 速度 （m/min） | 主钩 | 9.8 |
| 副钩 | 12 | |
| 主小车 | 43.5 | |
| 副小车 | 43.5 | |
| 大车 | 84 | |
| 主要尺寸 (mm) | H | 6350 |
| H1 | 2700 | |
| H2 | 1250 | |
| BQ | 16800 | |
| B1 | 10800 | |
| B2 | 3300 | |
| 极限尺寸 （mm） | b | 550 |
| H3 | 6000 | |
| H4 | 1100 | |
| S1 | 2800 | |
| S2 | 2650 | |
| S3 | 1800 | |
| S4 | 2200 | |
| 最大轮压（KN） | 485 | |
| 荐用钢轨 | QU120 | |
| 电源 | 三相交流380V-50Hz | |

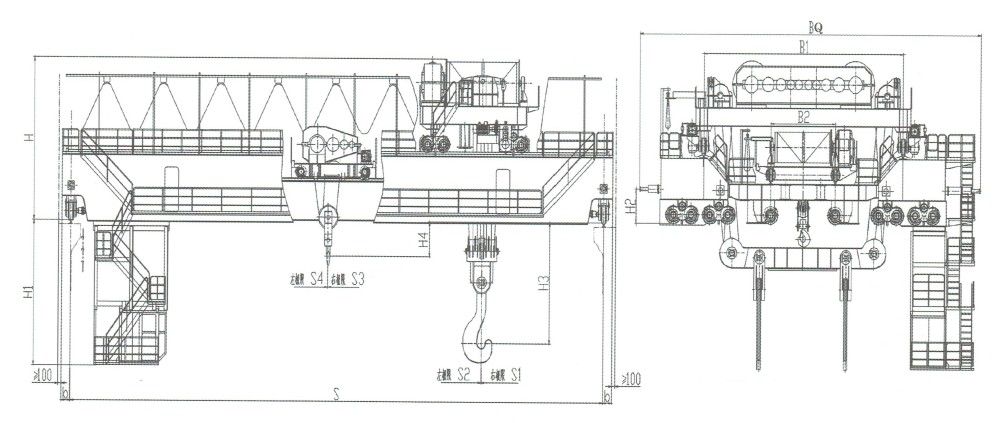

YZS型180/50~240/80吨四梁铸造桥式起重机外形尺寸图
YZS型180/50、200/50、225/65、240/80吨四梁铸造桥式起重机技术参数及外形尺寸图
| 起重量（t） | 180/50 | 200/50 | 225/65 | 240/80 | |
| 工作级别 | A7 | A7 | A7 | A7 | |
| 跨度S（m） | 28.5 | 28 | 27 | 22 | |
| 起升高度（m） | 主钩 | 27 | 26 | 32 | 25 |
| 副钩 | 29 | 26 | 34 | 27 | |
| 速度 （m/min） | 主钩 | 7.5 | 6 | 11 | 7 |
| 副钩 | 10 | 10 | 11 | 9.6 | |
| 主小车 | 40 | 41 | 41 | 35 | |
| 副小车 | 38 | 38 | 39.5 | 38 | |
| 大车 | 80 | 78 | 84 | 80 | |
| 主要尺寸 (mm) | H | 6850 | 6900 | 7000 | 7000 |
| H1 | 5860 | 6000 | 5990 | 565 | |
| H2 | 1350 | 1650 | 1400 | 1350 | |
| BQ | 17500 | 17000 | 17300 | 18500 | |
| B1 | 10500 | 10000 | 10100 | 11250 | |
| B2 | 3500 | 3200 | 3300 | 3800 | |
| 极限尺寸 （mm） | b | 4500 | 450 | 450 | 450 |
| H3 | 5500 | 6000 | 5800 | 5500 | |
| H4 | 1200 | 1000 | 1000 | 1500 | |
| S1 | 2450 | 2600 | 2500 | 2800 | |
| S2 | 3000 | 3000 | 3000 | 3200 | |
| S3 | 2000 | 2000 | 2200 | 2400 | |
| S4 | 1600 | 1600 | 1600 | 2800 | |
| 最大轮压（KN） | 525 | 530 | 550 | 545 | |
| 荐用钢轨 | QU120 | QU120 | QU120 | QU120 | |
| 电源 | 三相交流380V-50Hz | ||||
YZS型280/80~320/80吨四梁铸造桥式起重机外形尺寸图
YZS型280/80、320/80吨四梁铸造桥式起重机技术参数及外形尺寸图
| 起重量（t） | 280/80 | 320/80 | |
| 工作级别 | A7 | A7 | |
| 跨度S（m） | 22 | 24.5 | |
| 起升高度（m） | 主钩 | 29 | 28 |
| 副钩 | 29 | 32 | |
| 速度 （m/min） | 主钩 | 12 | 7.5 |
| 副钩 | 10 | 10 | |
| 主小车 | 40 | 29 | |
| 副小车 | 40 | 39 | |
| 大车 | 80 | 58 | |
| 主要尺寸 (mm) | H | 7800 | 7800 |
| H1 | 4700 | 6500 | |
| H2 | 1350 | 1500 | |
| BQ | 18350 | 19500 | |
| B1 | 10500 | 12500 | |
| B2 | 3800 | 5000 | |
| 极限尺寸 （mm） | b | 550 | 550 |
| H3 | 6000 | 6000 | |
| H4 | 2000 | 1700 | |
| S1 | 3200 | 3300 | |
| S2 | 3500 | 3500 | |
| S3 | 2400 | 2600 | |
| S4 | 2800 | 3000 | |
| 最大轮压（KN） | 735 | 750 | |
| 荐用钢轨 | QU120 | QU120 | |
| 电源 | 三相交流380V 50Hz | ||
