BZD/BZDY/BZDM隔爆型锥形转子三相异步电动机
产品介绍
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型锥形转子三相异步电动机为隔爆型(Exd Ⅱ CT4Gb)、锥形转子电动机(以下简称电动机)，外壳防护等级为IP44/54，接线盒防护等级为IP54，冷却方式为IC0041。本电动机符合GB3836.1-2010、GB3836.2-2010《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定，制成隔爆型。防爆标志为EXd Ⅱ CT4Gb，适用工厂有ⅡA~ⅡC级，引燃温度组别T1~T4组的可燃性体或蒸汽与空气形成的爆炸性混合物的场所，作为起重机械电力传动用。
厂家提供BZD/BZDY/BZDM隔爆型锥形转子三相异步电动机设计制造（定制）和电机配件批发零售、安装修理维修等服务，更多国标/非标/专用起重电机厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
产品说明
- 隔爆型锥形转子三相异步电动机
- 防爆电机/防爆马达
- BZD/BZDY/BZDM
- 锥形转子
- 河南新乡
- 承接非标定制
- 三相交流380V-50Hz
- 部分现货
- 15~20天
- 无
- 全国
- 自提/代办货运
- 安装另计
- 一年保修

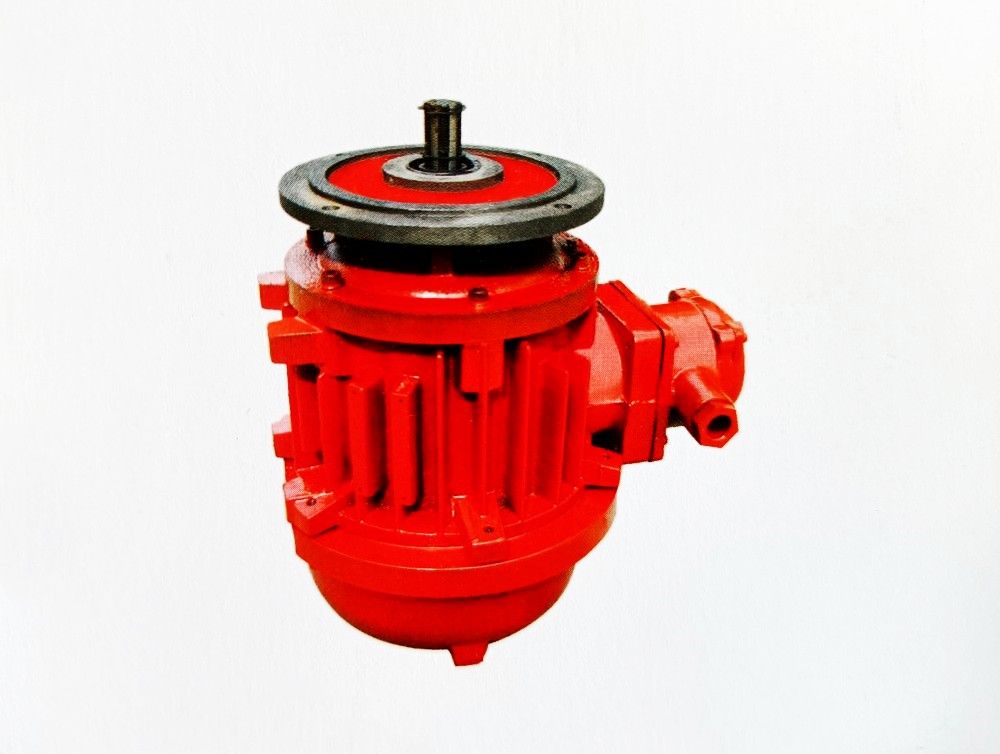

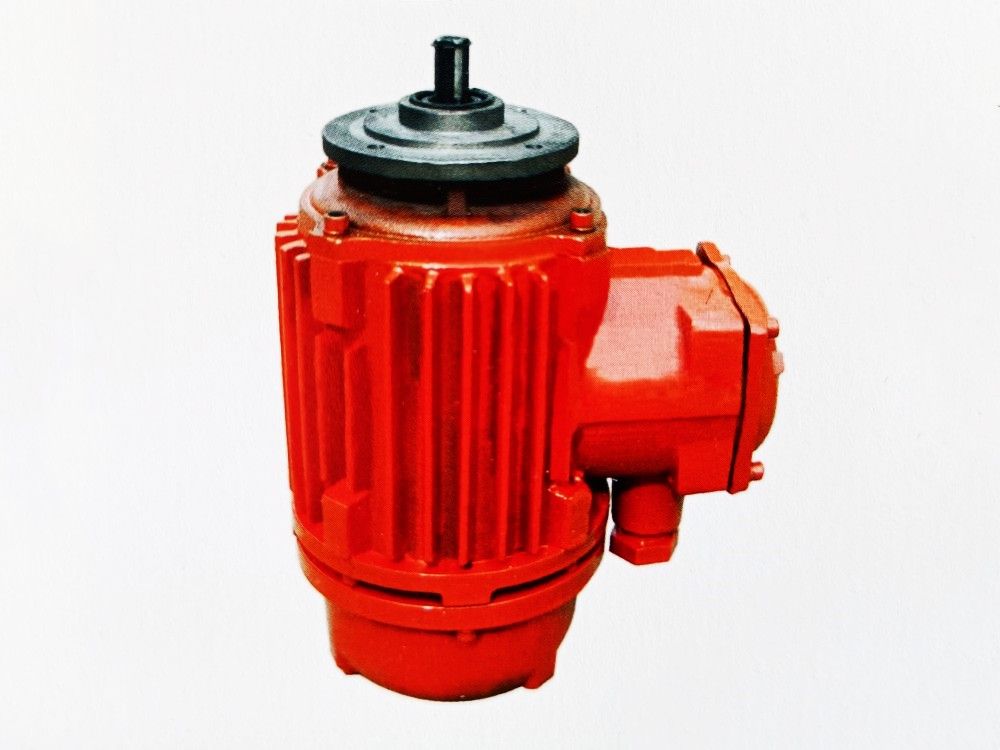

产品图册
相关参数

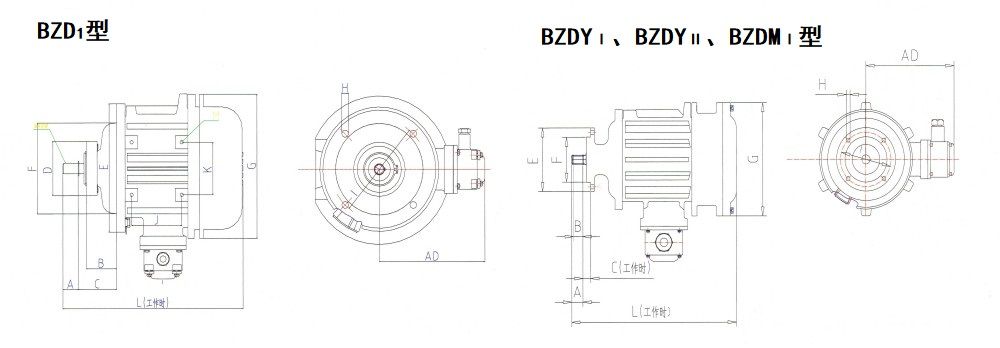

BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型锥形转子三相异步电动机外形尺寸图
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型锥形转子三相异步电动机外形尺寸表
| 尺寸代号 | ||||||||||||||||
| 型号 | 功率（Kw） | 轴伸花键 | A | B | C | D | E | F | G | H | 1 | J | K | L | M | AD |
| BZDY112-4 | 0.4 | 4D-15d9x12x4c11 | 25 | 22 | 15 | Φ110 | Φ75 | Φ153 | Φ7 | Φ90 | 312 | 140 | ||||
| BZDM112-4 | ||||||||||||||||
| BZD121-4 | 0.8 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ110 | Φ220 | Φ177 | Φ276 | Φ9 | Φ194 | 120 | 120 | 385 | M10 | 228 |
| BZDY121-4 | 28 | 24 | 20 | Φ140 | Φ100 | Φ250 | Φ9 | Φ120 | 396 | |||||||
| BZDYⅡ21-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ110 | Φ220 | Φ180 | Φ250 | Φ11 | Φ200 | ||||||
| BZDM121-4 | 6D-20d9x16x4c11 | 28 | 24 | 20 | Φ140 | Φ100 | Φ250 Φ276 | Φ9 | Φ120 | |||||||
| BZD122-4 | 1.5 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ235 | Φ177 | Φ13.5 | Φ205 | 120 | 120 | 385 | ||||
| BZDYⅡ22-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ220 | Φ180 | Φ250 | Φ11 | Φ200 | 396 | ||||||
| BZDM122-4 | 34 | 30 | 14 | Φ140 | Φ100 | Φ250 | Φ11 | Φ120 | ||||||||
| BZDM123-4 | 2.2 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ140 | Φ100 | Φ250 | Φ11 | Φ120 | ||||||
| BZD131-4 | 3.0 | 6D-28d9x23x6c11 | 30 | 81 | 107 | Φ120 | Φ290 | Φ220 | Φ334 | Φ13.5 | Φ260 | 120 | 120 | 461 | 260 | |
| BZDY131-4 | 50 | 44 | 6.5 | Φ248 | Φ180 | Φ334 | Φ15 | Φ215 | 485.5 | |||||||
| BZD132-4 | 4.5 | 6D-28d9x23x6c11 | 30 | 77 | 98 | Φ120 | Φ320 | Φ223 | Φ334 | Φ13.5 | Φ286 | 473 | ||||
| BZDY132-4 | 50 | 44 | 6.5 | Φ248 | Φ180 | Φ334 | Φ15 | Φ215 | 485.5 | |||||||
| BZD141-4 | 7.5 | 10D-35d9x28x4c11 | 35 | 97 | 120 | Φ160 | Φ380 | Φ260 | Φ402 | Φ17.5 | Φ340 | 565 | 268 | |||
| BZD151-4 | 13 | 10D-40d9x32x5c11 | 38 | 137 | 172 | Φ200 | Φ455 | Φ300 | Φ480 | Φ17.5 | Φ415 | 655 | 305 | |||
| BZD152-4 | 18.5 | 10D-45d9x36x5c11 | 55 | 157 | 187 | Φ200 | Φ455 | Φ300 | Φ480 | Φ17.5 | Φ415 | 722 | ||||
| Φ530 | Φ450 | Φ490 | ||||||||||||||
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型锥形转子三相异步电动机主要技术参数表
| 型号 | 功率 kW | 工作 电压 | 额定 转速 r/min | 额定 电流 A | 起动 电流 A | 功率 因数 COSΦ | 效率 % | 堵转 转矩 ／额定 转矩 | 最大 转矩 ／额定 转矩 | 转动 惯量 Kg/㎡ | 额定电 压下轴 向磁拉 力（N） | 弹簧工 作压力 (N) | 制动力 矩Nm | 接法 |
| BZDY112-4 | 0.4 | 380V ±5% | 1380 | 1.26 | 7 | 0.72 | 67 | 2.0 | 2.0 | 0.016 | 147 | 110.74 | 4.41 | Y |
| BZDM112-4 | ||||||||||||||
| BZD121-4 | 0.8 | 1380 | 2.40 | 13 | 0.72 | 70 | 2.5 | 2.5 | 0.036 | 235.2 | 152.9 | 8.34 | Y | |
| BZDY121-4 | ||||||||||||||
| BZDYⅡ21-4 | ||||||||||||||
| BZDM121-4 | ||||||||||||||
| BZD122-4 | 1.5 | 1380 | 4.20 | 24 | 0.74 | 73 | 2.5 | 2.5 | 0.045 | 352.8 | 273.4 | 16.6 | Y | |
| BZDYⅡ22-4 | ||||||||||||||
| BZDM122-4 | ||||||||||||||
| BZDM123-4 | 2.2 | 6 | 30 | 0.75 | 75 | 2.6 | 2.6 | 0.050 | 510.6 | 290.5 | 27.44 | Y | ||
| BZD131-4 | 3.0 | 7.50 | 45 | 0.77 | 79 | 2.7 | 2.7 | 0.130 | 725.2 | 460.6 | 34.32 | Y | ||
| BZDY131-4 | ||||||||||||||
| BZD132-4 | 4.5 | 10.82 | 65 | 0.80 | 79 | 2.7 | 2.7 | 0.160 | 960 | 676.2 | 49.03 | Y | ||
| BZDY132-4 | ||||||||||||||
| BZD141-4 | 7.5 | 1380 | 17.80 | 110 | 0.80 | 80 | 3.0 | 3.0 | 0.390 | 1449 | 882 | 83.30 | Y | |
| BZD151-4 | 13 | 51.44 | 180 | 0.82 | 81 | 3.0 | 3.0 | 1.100 | 1940 | 1033.9 | 147.10 | Y | ||
| BZD152-4 | 18.5 | 72.36 | 229 | 0.82 | 82 | 3.0 | 3.0 | 1.151 | 1999 | 1479.8 | 245.25 | Y |
