叠片式单双钩吊钩体
产品介绍
叠片式单双钩吊钩体又称钩柄、钩头，分为单钩和双钩，双钩由于外观呈“山”型，又叫山型钩。它是起重机械、双梁桥式\门式起重机起重吊钩的主要配套件之一。
叠片式吊钩体生产厂家提供各种国标封闭式\半封闭式起重吊钩、绝缘吊钩、防爆吊钩、电动旋转吊钩、欧式新型起重吊钩、单滑轮吊钩、多滑轮吊钩、山型吊钩等通用和专用吊钩成套和吊钩体、滑轮组、外壳、轴承、穿轴、保险卡、电机液压组等产品的设计制造和安装维修。更多产品与零部件配套厂家、货源产地、种类类型、结构形式、型号规格、技术参数和材质工艺、产品特性、工作原理、常见故障排除与安全注意事项请联系我们咨询。
产品说明
- 叠片式单双钩吊钩体
- 吊钩头\吊钩钩柄
- 起重吊钩配件
- 河南新乡长垣
- 承接非标定制
- 定制生产
- 5~15天
- 全国
- 自提或代办托运
- 安装另计
产品图册
相关参数
叠片式单钩吊钩体外形尺寸图
叠片式单钩吊钩体技术参数表
| 起重量 (t) | L1 | L2 | ΦA | ΦD | B | b1 | b2 | 重量 不小于(Kg) |
| mm | ||||||||
| 37.5 | 1750 | 1750 | 120 | 230 | 140 | 335 | 814 | 900 |
| 62.5 | 2200 | 2200 | 160 | 305 | 160 | 435 | 1117 | 1900 |
| 87.5 | 2400 | 2400 | 180 | 390 | 180 | 520 | 1365 | 2900 |
| 137.5 | 3150 | 3150 | 220 | 430 | 210 | 600 | 1695 | 5250 |
| 177.5 | 3150 | 3150 | 250 | 450 | 240 | 700 | 1915 | 7600 |

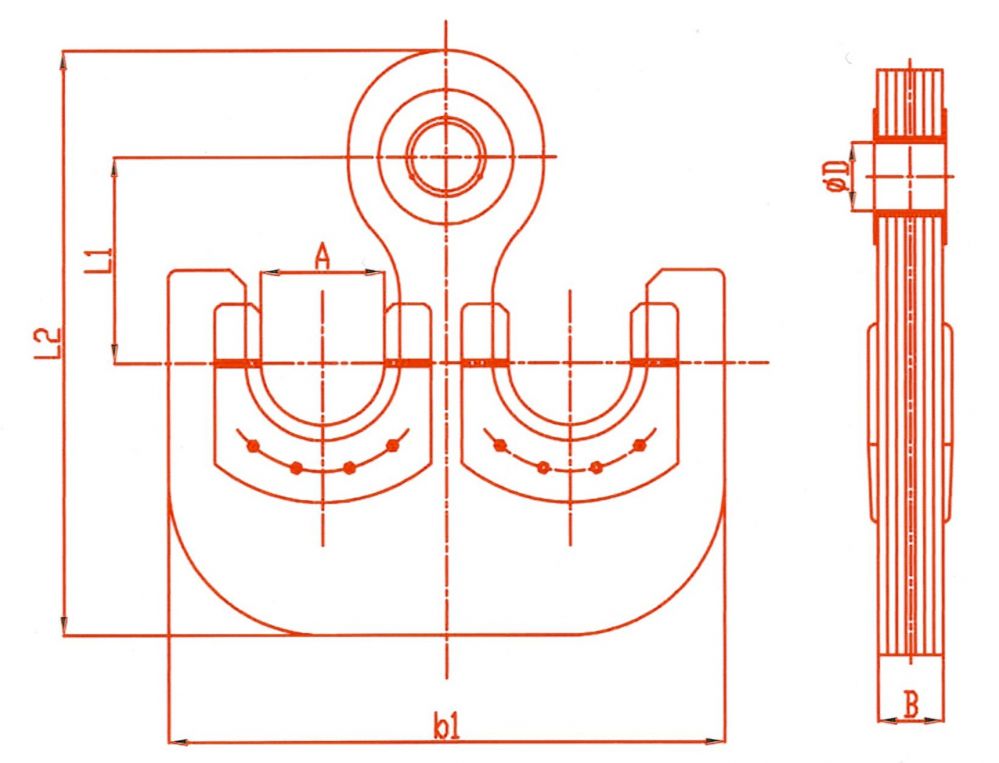

叠片式双钩吊钩体外形尺寸图
叠片式双钩吊钩体技术参数表
| 起重量 (t) | L1 | L2 | ΦD | A | B | b1 | 重量 不小于(Kg) |
| mm | |||||||
| 100 | 500 | 1300 | 160 | 250 | 150 | 1300 | 1200 |
| 125 | 540 | 1410 | 180 | 300 | 180 | 1400 | 1600 |
| 150 | 575 | 1525 | 200 | 350 | 210 | 1500 | 2200 |
| 200 | 665 | 1810 | 220 | 400 | 210 | 1800 | 3200 |
| 250 | 800 | 2085 | 250 | 450 | 240 | 2000 | 4400 |
| 300 | 850 | 2315 | 300 | 450 | 240 | 2250 | 5900 |
| 350 | 1000 | 2585 | 320 | 500 | 240 | 2600 | 6900 |
| 不同强度等级和机构工作级别各吊钩起重量 | |||||||||||||
| 强度 等级 | 机构工作级别(按GB3811) | 强度 等级 | |||||||||||
| M | - | - | - | - | M3 | M4 | M5 | M6 | M7 | M8 | M | ||
| P | - | - | - | M3 | M4 | M5 | M6 | M7 | M8 | - | P | ||
| (S) | - | - | M3 | M4 | M5 | M6 | M7 | M8 | - | - | (S) | ||
| T | - | M3 | M4 | M5 | M6 | M7 | M8 | - | - | - | T | ||
| (V) | M3 | M4 | M5 | M6 | M7 | M8 | - | - | - | - | (V) | ||
| 钩号 | 起重量(t) | 钩号 | |||||||||||
| 5 | 25 | 20 | 16 | 12.5 | 10 | 8 | 6.3 | 5 | 4 | 3.2 | 5 | ||
| 6 | 32 | 25 | 20 | 16 | 12.5 | 10 | 8 | 6.3 | 5 | 4 | 6 | ||
| 10 | 50 | 40 | 32 | 25 | 20 | 16 | 12.5 | 10 | 8 | 6.3 | 10 | ||
| 12 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12.5 | 10 | 8 | 12 | ||
| 16 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12.5 | 10 | 16 | ||
| 20 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 12.5 | 20 | ||
| 25 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 16 | 25 | ||
| 32 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 20 | 32 | ||
| 40 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 25 | 40 | ||
| 50 | 250 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 32 | 50 | ||
| 63 | 320 | 250 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 | 63 | ||
| 80 | 400 | 320 | 250 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 80 | ||
| 100 | 500 | 400 | 320 | 250 | 200 | 160 | 125 | 100 | 80 | 63 | 100 | ||
| 125 | - | 500 | 400 | 320 | 250 | 200 | 160 | 125 | 100 | 80 | 125 | ||
| 150 | - | - | 500 | 400 | 320 | 250 | 200 | 160 | 125 | 100 | 150 | ||
| 200 | - | - | - | 500 | 400 | 320 | 250 | 200 | 160 | 125 | 200 | ||
| 250 | - | - | - | - | 500 | 400 | 320 | 250 | 200 | 160 | 250 | ||
| 注:工 | 作级别低于M3按M3考虑 | ||||||||||||
| 钩号 | 柄部直径 ΦD(mm) | 强度等级 | |||||||||||
| M | P | (S) | T | (V) | |||||||||
| 5 | 53 | DG20或DG20Mn | DG20Mn | DG34CrMo | DG34CrMo | DG34CrNiMo 或 DG30Cr2Ni2Mo | |||||||
| 6 | 60 | ||||||||||||
| 10 | 75 | ||||||||||||
| 12 | 85 | ||||||||||||
| 16 | 95 | ||||||||||||
| 20 | 106 | ||||||||||||
| 25 | 118 | ||||||||||||
| 32 | 132 | ||||||||||||
| 40 | 150 | ||||||||||||
| DG34CrNiMo 或 DG30Cr2Ni2Mo | DG30Cr2Ni2Mo | ||||||||||||
| 50 | 170 | ||||||||||||
| 63 | 190 | ||||||||||||
| 80 | 212 | ||||||||||||
| 100 | 236 | ||||||||||||
| 125 | 265 | ||||||||||||
| 160 | 300 | ||||||||||||
| 200 | 335 | ||||||||||||
| 250 | 375 | ||||||||||||
