上旋转伸缩挂梁电磁桥式起重机
产品介绍
上旋转伸缩挂梁电磁桥式起重机设计起重量有：5+5吨、10+10吨、16+16吨、25+25吨（T），工作级别有A6和A7级，本起重机带有可旋转挂梁，适用于钢厂、堆场和仓储等室内或露天的固定跨间装卸及搬运钢板、型钢、盘卷等物料。特别适用于吊运不同规格且需水平旋转的场合。挂梁下可以携带电磁吸盘、夹钳等专用吊具。
上旋转伸缩挂梁电磁桥式起重机生产厂家并提供下旋转伸缩挂梁电磁桥式起重机和非标起重量、跨度、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、双起升、抓斗、电磁、冶金耐高温、新型智能等欧式新型（低净空）/国标/非标/专用桥式起重机厂家品牌、技术参数、图纸设计、设计制造安装规范标准、施工方案、报价预算请咨询客服。
产品说明
- 上旋转伸缩挂梁电磁桥式起重机
- 电磁天车/吊机/行车/行吊
- 电磁双梁桥式
- 河南新乡长垣
- 可非标定制
- 三相交流380V-50Hz
- 定制生产
- 50~60天
- 全国
- 自提/送货上门
- 安装另计
- 一年保修
产品图册
相关参数

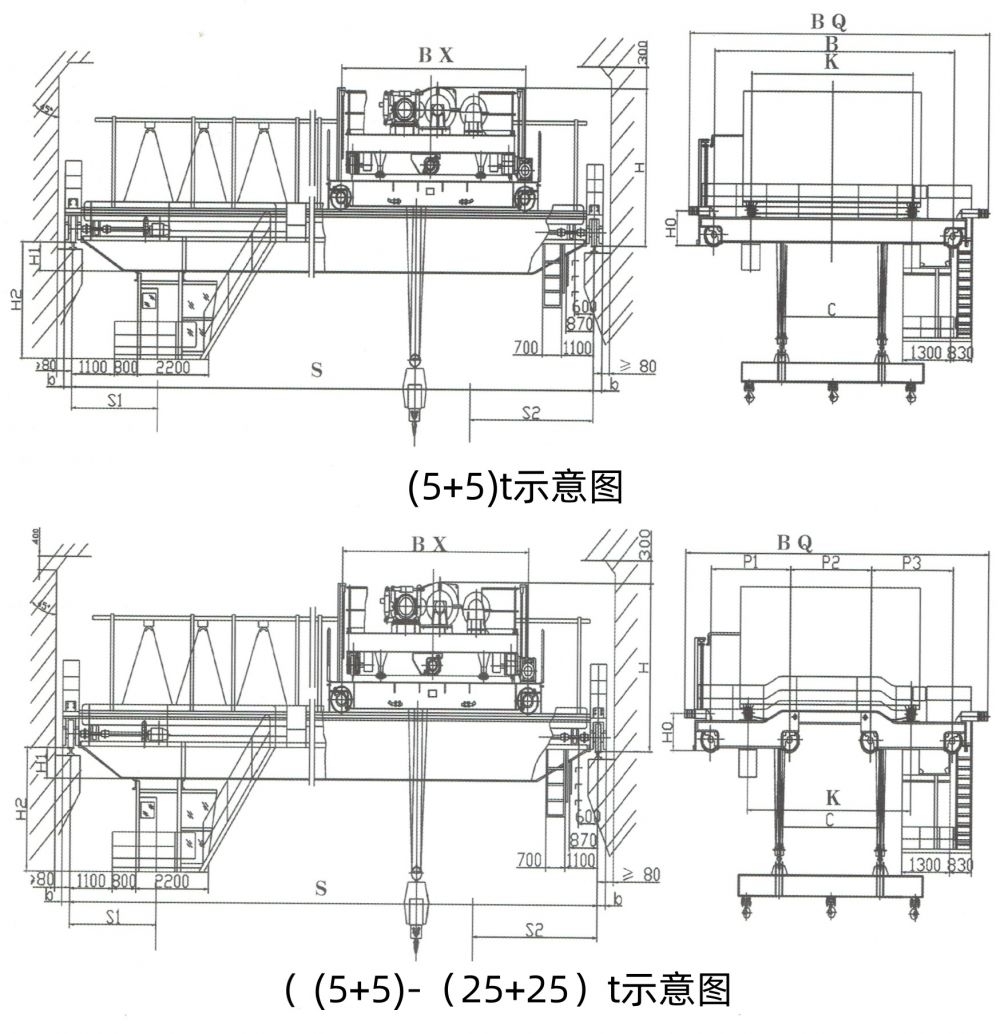

上旋转伸缩挂梁电磁桥式起重机外形结构尺寸图
上旋转伸缩挂梁电磁桥式起重机技术参数与主要尺寸表
| 起重量 | t | 5+5 | 10+10 | 16+16 | 25+25 | ||||
| 工作级别 | A6 | A7 | A6 | A6 | |||||
| 跨度 | m | 28.5 | 25 | 34 | 25 | 33 | 25 | ||
| 最大起升高度 | m/min | 12 | 16 | 16 | 10 | 16 | 10 | ||
| 速度 | 起升 | 12.4 | 12.6 | 12.6 | 14.8 | 16 | 15.4 | ||
| 运行 | 小车运行 | 44.2 | 42.2 | 42.2 | 39 | 48 | 40 | ||
| 大车运行 | 102 | 85.2 | 85.2 | 106 | 101 | 107 | |||
| 挂梁 | 回转 | r/min | 1.5 | 1.36 | 1.36 | 1.36 | 1.85 | 1.4 | |
| 主要尺寸(mm) | H | 3100 | 3900 | 4100 | 4200 | 4195 | 5000 | ||
| H1 | 692 | 600 | 754 | 750 | 804 | 820 | |||
| H3 | 3112 | 3020 | 3174 | 3170 | 3224 | 3200 | |||
| Ho | 760 | 1100 | 1100 | 1200 | 1300 | 1200 | |||
| BX | 5500 | 7500 | 7500 | 7500 | 7000 | 7500 | |||
| BQ | 8700 | 10730 | 10806 | 10850 | 10798 | 1100 | |||
| B | 7000 | ||||||||
| K | 4000 | 6000 | 6000 | 6000 | 5500 | 6000 | |||
| b | 260 | 260 | 260 | 260 | 300 | 300 | |||
| P1 | 2500 | 2500 | 2500 | 2500 | 1700 | ||||
| P2 | 3500 | 3500 | 3500 | 3000 | 4300 | ||||
| P3 | 3500 | 2500 | 2500 | 2500 | 1700 | ||||
| S1 | 2700 | 4450 | 4450 | 4450 | 4400 | 4400 | |||
| S2 | 3500 | 4000 | 4000 | 4000 | 3500 | 3700 | |||
| 最大轮压 | KN | 65 | 190 | 210 | 255 | 260 | 335 | ||
| 总功率 | KW | 50.2 | 114.8 | 128.8 | 151.3 | 196 | 243.5 | ||
| 荐用钢轨 | 43kg/m | QU80 | QU100 | ||||||
| 电源 | 三相交流 3-phase A.C 380V 50Hz | ||||||||
注:
1、进入司机室的走台方式分为: 端入、侧入、顶入；
2、起重量包含挂梁及专用吊具自重；
3、挂梁最大旋转角度可按用户要求；
4、以上所有数据为室内使用时；
5、参数表中起重机总功率为行车本体功率，不含专用吊具功率。
