LHB型防爆电动葫芦桥式起重机

产品介绍

LHB型防爆电动葫芦桥式起重机是在“LH电动电动葫芦桥式起重机”的基础上，根据GB3836.1-2000《爆炸性环境用防爆电气设备》及GB3836.2-2000《爆炸性环境用电气设备隔爆型电气设备"d"》设计而成，具有结构合理、外形美观、防爆性强等特点。整机与HB(BCD)、HBS(BMD)型防爆电动葫芦或者防爆环链葫芦配套使用，起重量有1吨、2吨、3吨、5吨、10吨、163.2吨、20/5吨、32/5吨（T）等，跨度7.5-22.5米，并承接非标吨位、跨度的设计制造。工作级别A4-A5，工作环境-25~+40℃。本产品广泛用于化工单位的工厂、仓库、料场等易燃易爆和腐蚀性较强的车间场所，设有地面和司机室两种操作形式（通常为地面有线按钮操作，也可加装无线防爆遥控器操作），司机室分为开式闭式两种，安装形式分为左、右，入门方向分侧面、端面，供用户根据各自的使用情况进行选择。

LHB型防爆电动葫芦桥式起重机主梁与端梁连接设计形式有挂式、半座式、座式加高等，生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务。更多防爆桥式、防爆门式、防爆欧式新型（低净空）、防爆悬挂等国标/非标/专用防爆起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。

产品说明

产品名称：防爆电动葫芦桥式起重机
别名别称：防爆桥吊/天车/吊机/航吊/航车
型号规格：LHB
所属类别：防爆双梁桥式
产品产地：河南新乡
非标定制：可非标制造
动力形式：三相交流380V-50Hz
是否现货：定制生产
生产周期：20~40天
包装形式：无
供货范围：全国
送达方式：自提/代办货运
是否安装：安装另计
售后方式：一年保修

产品图册

LHB型电动葫芦防爆桥式起重机

相关参数

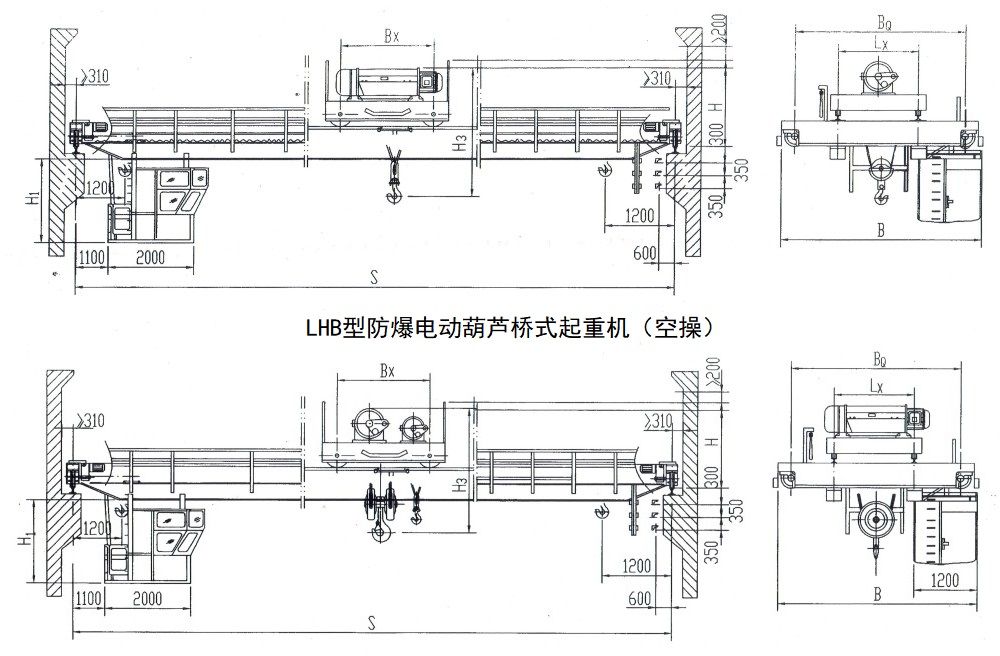

LHB型防爆电动葫芦桥式起重机外形结构示意图


LHB型3吨防爆电动葫芦桥式起重机技术参数及主要尺寸图

额定起重量			t	3
操纵形式				空操或地操
速度	起升		m/min	8 8/0.8
	小车运行			20
	大车运行	地面		20
		操纵室		20
电动机	起升		型号/kw	BZD132-4/4.5 BZDS1-0.4/4.5
	小车运行			BZDY21-4 0.8X2
	大车运行	地面		BZDY21-4 0.8x2					BZDY22-4 1.5x2		BZDY22-4 1.5x2
		操纵室		BZDY22-4 1.5x2						BZDY22-4 1.5x2
电动葫芦			型号	HB(BCD) HBS(BMD)
起升高度			m	6			9		12		18
工作制度				A4~A5
电源				三相交流 50Hz 380(660)V
荐用钢轨			Kg/m	38~43
跨度			m	7.5	10.5	13.5		16.5	19.5	22.5	25.5	28.5	31.5
最大轮压			KN	25.3	38.6	49.5		57.3	66.7	80.5	92.1	110	124.3
自重	地面操纵		t	4.6	5.2	6.3		7.4	9.5	12.5	14.9	17.6	19.9
	操纵室闭式			5.4	6	7.1		8.2	10.3	13.3	15.6	18.4	20.7
基本尺寸	B		mm	3600					3900		4200	4600
	BQ			3200					3400		3700	4100
	Lx			1400
	H1			空操为2300,地操无此尺寸
	H3			1200
	H			1350					1450		1500
	Bx			1350			1450		1550		1750
	S1、S2			1200

LHB型5吨防爆电动葫芦桥式起重机技术参数及主要尺寸图

额定起重量			t	5
操纵形式				空操或地操
速度	起升		m/min	8 8/0.8
	小车运行			20
	大车运行	地面		20
		操纵室		20
电动机	起升		型号/kw	BZD1 41-4/7.5 BZDS1-0.8/7.5
	小车运行			BZDY1 21-4 0.8X2
	大车运行	地面		BZDY22-4 1.5x2				BZDY22-4 1.5x2			BZDY31-4/3x2
		操纵室		BZDY22-4 1.5x2				BZDY22-4 1.5x2			BZDY31-4/3x2
电动葫芦			型号	HB(BCD) HBS(BMD)
起升高度			m	6		9		12		18
工作制度				A4~A5
电源				三相交流50Hz 380(660)V
荐用钢轨			Kg/m	38 43
跨度			m	7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大轮压			KN	44	51.5	58.5	65.1	77.9	89.4	100.9	116.4	124.3
自重	地面操纵		t	5	5.7	7	8.3	11.1	13.7	16.1	19.2	21.8
	操纵室闭式			5.8	6.5	7.8	9.1	12.1	14.5	16.9	20	23.1
基本尺寸	B		mm	3600			3900	4200			4700
	BQ			3200			3400	3700			4100
	Lx			1400
	H1			空操为2300,地操无此尺寸
	H3			1350
	H			1450			1550	1500			1550
	Bx			1400		1500		1600		1800
	S1、S2			1200

LHB型10吨防爆电动葫芦桥式起重机技术参数及主要尺寸图

额定起重量			t	10
操纵形式				空操或地操
速度	起升		m/min	7 7/0.7
	小车运行			20
	大车运行	地面		20
		操纵室		20
电动机	起升		型号/KW	BZD51-4/13
	小车运行			BZD21-4/0.8x2
	大车运行	地面		BZDY22-4/1.5x2				BZDY22-4/1.5x2			BZDY31-4/3x2
		操纵室		BZDY22-4/1.5x2				BZDY22-4/1.5x2			BZDY31-4/3x2
电动葫芦			型号	HB(BCD) HBS(BMD)
起升高度			m			9		12		18
工作制度				A4~A5
电源				三相交流50Hz 380V
荐用钢轨			Kg/m	38 43
跨度			m	7.5	10.5	13.5	16.5	19.5	22.5	25.5		28.5	31.5
最大轮压			KN	6.2	80.8	85.9	104.7	107.8	110.9	136.8		168	178
自重	地面操纵		t	6.4	7.2	8.0	10.7	12.8	14.9	18.5		22.3	25.2
	操纵室闭式			7.2	8.0	8.8	11.3	13.5	15.7	19.3		23.6	26.5
基本尺寸	B		mm		3600	3900	4200					4700
	BQ				3200	3400	3700					4100
	Lx			1400
	H1			空操为2300,地操无此尺寸
	H3			1600
	H			1750			1700					1750
	Bx					1850		2000		2400
	S1、S2			1200

LHB型16/3.2吨防爆电动葫芦桥式起重机技术参数及主要尺寸图

额定起重量			t	16/3
操纵形式				空操或地操
速度	起升		m/min	3.5 3.5/0.35 8
	小车运行			20
	大车运行	地面		20
		操纵室		20
电动机	起升		型号/KW	BZD52-4/18.5 BZD41-4/4.5
	小车运行			BZDY22-4/1.5x2
	大车运行	地面		BZDY22-4/1.5x2					BZDY31-4/3x2
		操纵室		BZDY22-4/1.5x2					BZDY31-4/3x2
电动葫芦			型号Type	HB(BCD) HBS(BMD)
起升高度			m	9 12 18
工作制度				A4~A5
电源				三相交流 50Hz 380(660)V
荐用钢轨			Kg/m	38 43
跨度			m	7.5	10.5	13.5	16.5	19.5	22.5	25.5		28.5	31.5
最大轮压			KN	99	110	119.5	128.8	140.9	161.8	180.2		201.7	225.4
自重	地面操纵		t	7.3	8.3	9.8	11.4	13.7	17.7	20.9		23	26.9
	操纵室闭式			8.1	9.1	10.6	12.2	14.5	19	22.2		24.3	28.2
基本尺寸	B		mm	3900				4200	4700
	BQ			3400				3700	4100
	Lx			1600
	H1			空操为2300,地操无此尺寸
	H3			1950
	H			1750					1800
	Bx					1850		2000			2400
	S1、S2			1200

LHB型20/5吨防爆电动葫芦桥式起重机技术参数及主要尺寸图

额定起重量			t	20/ 5
操纵形式				空操或地操
速度	起升		m/min	3 3/0.3 8
	小车运行			20
	大车运行	地面		20
		操纵室		20
电动机	起升		型号/KW	BZD52-4/18.5 BZD51-4/7.5
	小车运行			BZD22-4/1.5x2
	大车运行	地面		38022-4/1.5x2					38031-4/3x2
		操纵室		38022-4/1.5x2					38031-4/3x2
电动葫芦			型号	HB(BCD) HBS(BMD)
起升高度			m	6 9 12 18
工作制度				A4~A5
电源				三相交流 50Hz 380(660)V
荐用钢轨			Kg/m	38Kg/m 43Kg/m
跨度			m	7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大轮压			KN	125	132.6	138.1	153	165.5	187.3	211.7	235.4	255.8
自重	地面操纵		t	9.7	11.3	12.9	14.6	16.9	21	23.9	27.5	30.1
	操纵室闭式			10.5	12.1	13.7	15.4	17.7	22.3	25.2	28.8	31.4
基本尺寸	B		mm	4200				4600	4700
	BQ			3700				4100	4100
	Lx			1800
	H1			空操为2300,地操无此尺寸
	H3			1950
	H			1800					1900
	Bx
	S1、S2

温馨提示：

本站发布的产品内容（包括但不限于图片、文字、参数、性能、产地、厂家、品牌、价格等）所有信息或许存在误刊和纰漏以及产品升级更新不及时等情况，其准确性、时效性也并不保证，我们在产品升级下的信息更新和错误信息纠正等方面随时进行，恕不能向您另行通知。因此，所有信息仅供用户参考，详情以用户实际咨询厂商确认为准，所购产品实物也不能作为比对和退货依据。擅自使用网站信息给您造成的任何损失我们也概不负责。
