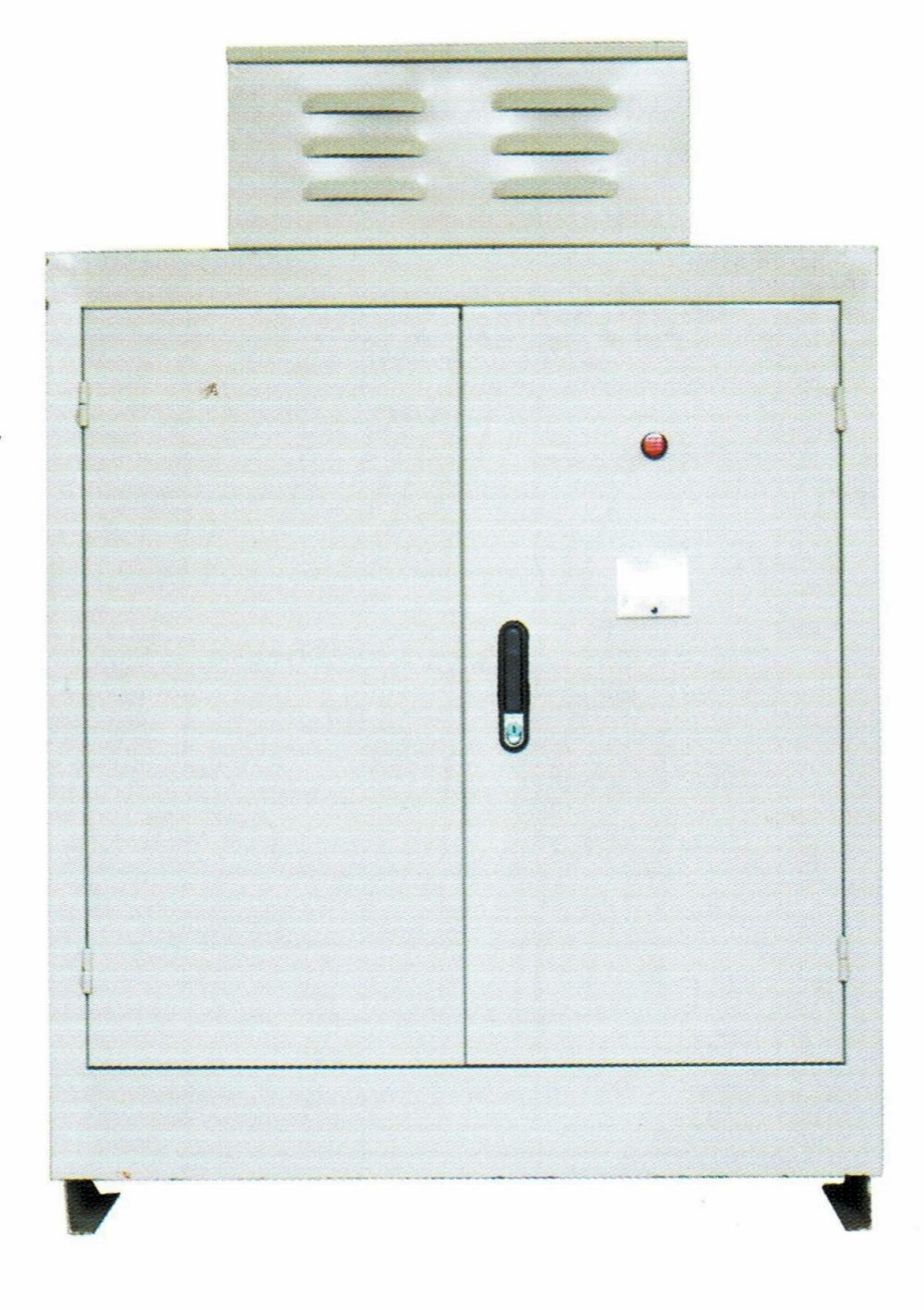

STQ(M)L系列整流控制设备
产品介绍
产品特点：该系产品将三相交流电源由变压器降压后，再经桥式整流装置获得直流220伏电压，整个设备由自动空气开关、变压器、本相或三相桥式整流组个、直流接触器等主要部件组成。电路设置有短路、过电压等保护措施，当受控电磁铁容量大于19千瓦时，整流变压器外附，当受控电磁铁容量小于或等于4千瓦时，采用单相杯式整流方式。
产品说明
- 整流控制设备
- STQ(M)L系列型
- 河南新乡
- 是
- 定制生产
- 7~10天
- 全国
- 自提或物流托运
- 安装另议
- 河南长垣
产品图册
相关参数
STQ(M)L系列整流控制设备外形尺寸图
| STQ(M)L系列整流控制设备型号说明
|
STQ(M)L系列整流控制设备主要技术参数表
| 型号 | 电源相数 | 输入交流电压(V) | 输出直流电压(V) | 额定输出电流(A) |
| STML-3E-C | 二相2-phase | 380 | 110 | 3 |
| STML-4E-C | 二相2-phase | 380 | (110)220 | 4 |
| STML-7E-C | 二相2-phase | 380 | 220 | 7 |
| STML-9E-C | 二相2-phase | 380 | 220 | 9 |
| STML-14E-C | 二相2-phase | 380 | 220 | 14 |
| STML-19E-C | 二相2-phase | 380 | 220 | 19 |
| STML-25E-C | 二相2-phase | 380 | 220 | 25 |
| STML-32E-C | 二相2-phase | 380 | 220 | 32 |
| STML-38E-C | 二相2-phase | 380 | 220 | 38 |
设备成套性
| 配套设备 | 数 量 | 外形及安装参考尺寸(mm) | 单台重量(kg) | ||||||||||||||
| 名称 | 型号 | STML-3E-C | STML-4E-C | STML-7E-C | STML-9E-C | STML-14E-C | STML-19E-C | STML-25E-C | STML-32E-C | STML-38E-C | W | D | H | X | Y | 安装孔 | |
整 流 控 制 设 备 | STML-3E-C | 1 | 650 | 450 | 1250 | 550 | 370 | 4-Φ14 | 120 | ||||||||
| STML-4E-C | 1 | ||||||||||||||||
| STML-7E-C | 1 | 900 | 450 | 1100 | 800 | 370 | 135 | ||||||||||
| STML-9E-C | 1 | 180 | |||||||||||||||
| STML-14E-C | 1 | 1300 | 450 | 1125 | 1200 | 370 | 230 | ||||||||||
| STML-19E-C | 1 | 240 | |||||||||||||||
| STML-25E-C | 1 | 1000 | 450 | 1450 | 900 | 360 | 220 | ||||||||||
| STML-32E-C | 1 | 230 | |||||||||||||||
| STML-38E-C | 1 | 250 | |||||||||||||||
主 整 流 变 压 器 | ZDG-2.5/0.5 | 1 | 变压器内附 | ||||||||||||||
| ZDG-3.5/0.5 | 1 | ||||||||||||||||
| ZDG-5.5/0.5 | 1 | ||||||||||||||||
| ZDG-7/0.5 | 1 | ||||||||||||||||
| ZDG-11/0.5 | 1 | ||||||||||||||||
| ZDG-15/0.5 | 1 | ||||||||||||||||
| ZDG-25/0.5 | 1 | 550 | 480 | 625 | 450 | 380 | 4-Φ14 | 150 | |||||||||
| ZDG-30/0.5 | 1 | 600 | 510 | 675 | 500 | 410 | 4-Φ14 | 190 | |||||||||
| ZDG-2.5/0.5 | 1 | 4-Φ14 | 210 | ||||||||||||||
| 控制器 | K03-15T | 1 | 200 | 200 | 270 | 140 | 65 | 4Φ8 | 6 | ||||||||
