产品介绍

       钢轨压板是固定钢轨(路轨、轨道)的产品,压板材质类型有铸造压板、钢板冲压压板(从安装方式有螺栓固定单孔压板、双孔压板、焊接压板、弯钩)等,其作用是固定钢轨使用。更多压板产品货源产地、厂家品牌、型号规格、产品特性、材质证明、、理论重量和价格等请联系客服咨询。

产品说明

  • 钢轨压板
  • 轨道/路轨压板、压码
  • 多型号轨道压板
  • 钢轨配件
  • 河南
  • 现货供应
  • 全国
  • 自提或物流托运
  • 河南新乡长垣

产品图册

相关参数

钢轨压板⑥外形尺寸图与技术参数表

钢轨压板外形尺寸图


压板⑥型号选用及尺寸表
压板
型号
适用范围      各型号压板尺寸(mm)
轨道联
结型号
钢轨
型号
螺栓间
距A(mm)
LabCdefghmnrDS
6-1DGL-4
DGL-5
DGL-6
DGL-7
TG24200
220
240
260
150702186436.545.5201122042323.5
6-2DGL-8-10
DGL-12-14
TG38200
220
240
140703180297.91.68.5221022042323.5
6-3DGL-11
DGL-15
DGL-16
TG38260
260
280
160703170599.91.68.5241222042323.5
6-4DGL-17
DGL-18
TG43220
240
280
1607031903911.52.510.0281123042323.5
6-5DGL-20
DGL-24
TG50220
240
280
1609040903011.5410.5301123042731.5
6-6DGL-25
DGL-26
QU100240
280
1609056743010.5413.5321123082731.5
DGL-27
DGL-28
QU120260
280

钢轨压板6a外形尺寸图与技术参数表

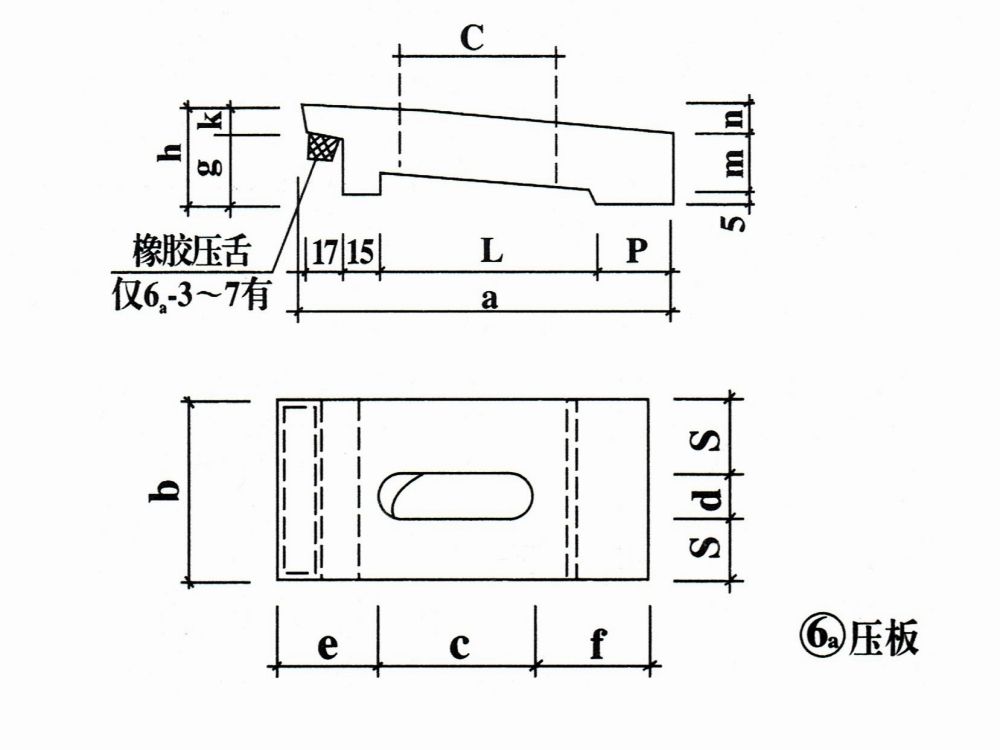

6a压板外形尺寸图


6a压板型号选用及尺寸表
压板
型号
适用范压板尺寸(mm)
轨道联
结型号
钢轨
型号
螺栓间
距A(mm)
abCdefghjkLmnpqS
6a-1DGL-3,4
DGL-5
24kg/m220 240
260
15670601867293.32049.7981502510.126
6a-2DGL-6,7
DGL-8,9
38kg/m200 220
240 260
15670701841456201.89.2981502510.126
6a-3DGL-10,11
DGL-12,13
38kg/m220 240
260 280
156709023402619341.810.29816132510.123.5
6a-4DGL-14,15
DGL-16
43kg/m
QU70
240 260
280
156708023482819.2364.59.39818132510.123.5
6a-5DGL-17
DGL-21
50kg/m
QU80
240 260
280
160909027383222404.510.59721.713.3309.731.5
6a-6DGL-22
DGL-24
QU100240 260
280
160908527334223.5424.5119723.713.3309.731.5
6a-7DGL-25
DGL-26
QU120260
280
160907027345626444.510.59725.713.3309.731.5
