QD型吊钩桥式起重机（5~50/10吨）

产品介绍

QD型5、10、16/3.2、20/5、32/5、50/10吨吊钩桥式起重机属于通用双梁桥式起重机，工作级别A5~A6级，它是由桥架、大车运行机构、小车运行机构（起升机构）、起重电气设备等共同组成，设计起重方式有单钩、主付钩形式，QD型吊钩桥式起重机设计起重量有：5、10、16/3.2、20/5、32/5、50/10、75/20、100/20、125/32、250/50、300/40、350/75、400/80、450/80、450/100、500/100、550/100、600/150、800/150吨（t）等吊钩桥式起重机（并承接非标起重机的设计制造），QD型吊钩桥式起重机应用广泛，适合工作场所比较频繁的工厂车间场所使用，该机禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式。地面分操作为无线遥控器控制，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

QD型吊钩桥式起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、双起升、抓斗、电磁吸盘、冶金耐高温、新型智能等欧式新型（低净空）/国标/非标/专用桥式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。

产品说明

产品名称：吊钩桥式起重机
别名别称：桥吊/吊机/天车/航车/航吊
型号规格：QD
所属类别：通用双梁桥式
产品产地：河南新乡
非标定制：可非标定制
动力形式：三相交流380V-50Hz
是否现货：定制生产
生产周期：30~90天
包装形式：无
供货范围：全国
送达方式：自提/代办货运
是否安装：安装另计
售后方式：一年保修

产品图册

QD型吊钩双梁桥式起重机

相关参数

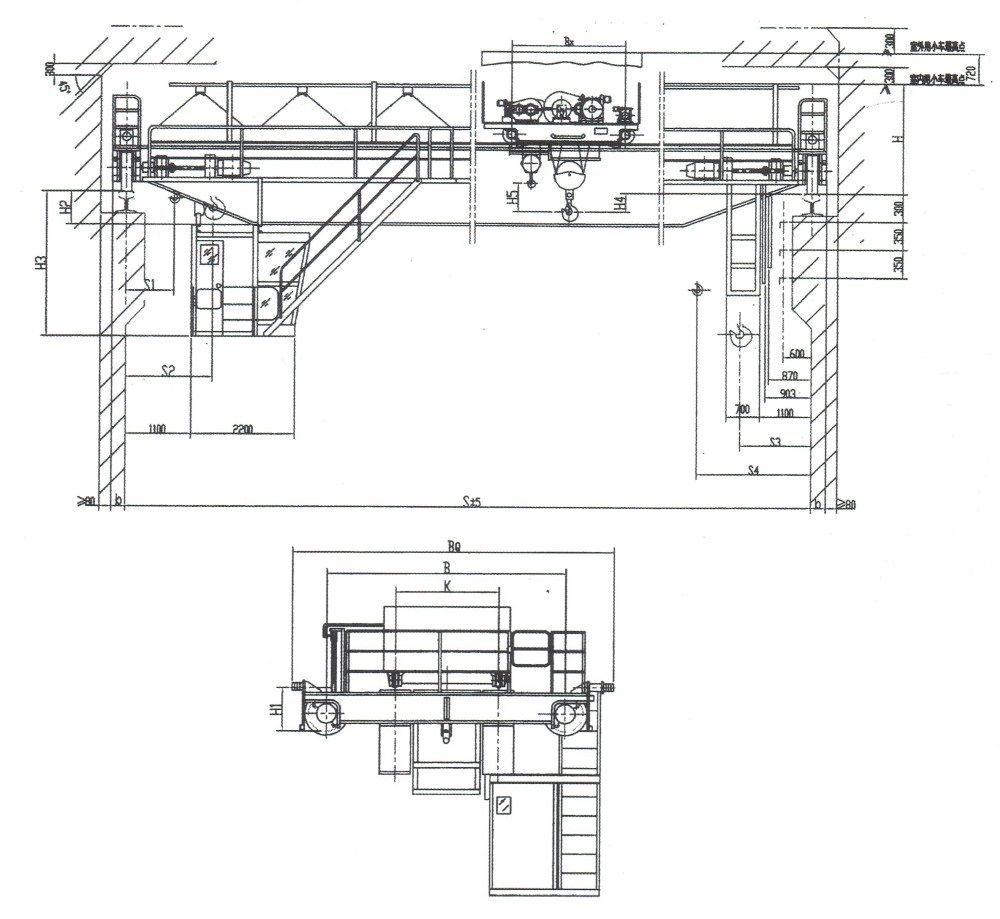

QD型吊钩桥式起重机外形尺寸图（5、10、16/3.2、20/5、32/5、50/10吨）


QD型5、10吨吊钩桥式起重机技术参数及外形尺寸表

起重量				t	5										10
跨度				m	10.5	13.5	16.5	19.5	22.5		25.5	28.5		31.5	10.5	13.5	16.5	19.5	22.5		25.5	28.5	31.5
最大起升高度		主钩		m	16										16
		副钩
速度	起升	主	A5	m/min	11.3										8.5
			A6		15.6										10.4
		副
	小车运行				37.2										43.8
	大车运行		A5		89.8						91.8				89.8			91.9			84.7
			A6		92.7						93.7				92.7			93.7			86.5
电动机	起升	主	A5	型号kw	YZR180L-8/13kw										YZR180L-6/17kw
			A6		YZR180L-6/15kw										YZR200L-6/22kw
		付
	小车运行				YZR112M-6/1.8kw										YZR132M₁-6/2.5kw
	大车运行		A5		YZR132M₂-6/2x4kw						YZR160M₁-6/ 2x6.3kw				YZR132M₂-6/2x4kw						YZR160M₁-6/ 2x6.3kw
			A6		YZR160M₁-6/2x5.5kw						YZR160M₂-6/ 2x7.5kw				YZR160M₁-6/2x5.5kw						YZR160M₂-6/ 2x7.5kw
主要尺寸(mm)			A5	B_Q	5054		5204				5948				5704		5882				5948
				B	3400		3550				5000				4050						5000
				S₂	800										1050
				S₃	1250										1300
				b	230										230
				K	1400										2000
				Bx	1100										1400
				H	1763										1876						1926
				H₁	765+H0										765						815+H0
				H₂	-24	126	226	376		526	676		826	976	-24	126	226	376		526	628	778	928
				H₃	2396	2546	2646	2796		2946	3096		3246	3396	2396	2546	2646	2796		2946	3048	3198	3348
			A6	H₄	71										602						552
				B	5058		5208				6028				5708			5848			6388
				W	3400		3550				5000				4050						5000
				S₂	800										1050
				S₃	1250										1300
				b	230										230
				K	1400										2000
				Bx	1100										1400
				H	1763										1876						1926
				H₁	765						800				765						850
				H₂	-24	126	226	376		526	676		826	976	-24	126	226	376		526	628	778	928
				H₃	2396	2546	2646	2796		2946	3096		3246	3396	2396	2546	2646	2796		2946	3048	3198	3348
				H₄	71										602						552
重量	小车		A5	Kg	2500										3400
			A6		2550										3500
	总重		A5	Kg	12715	14233	16061	18616		20977	25393		28516	31405	14270	16151	18881	20677		23517	27605	30986	34405
			A6		12991	14509	16337	19027		21395	25584		28707	31596	14719	16600	19330	21034		23523	27889	31280	34699
最大轮压			A5	KN	74	79	85	92		98	110		118	125	102	109	118	123		130	142	151	160
			A6		75	80	86	93		100	111		119	126	104	111	120	125		132	144	152	162
荐用钢轨					43Kg/m
电源					三相交流50HZ、380V

QD型16/3.2、20/5吨吊钩桥式起重机技术参数及外形尺寸表

起重量				t	16/3.2										20/5
跨度				m	10.5	13.5	16.5		19.5	22.5	25.5	28.5		31.5	10.5	13.5	16.5	19.5	22.5		25.5		28.5		31.5
最大起升高度		主钩		m	16										12
		副钩			18										14
速度	起升	主	A5	m/min	7.9										7.2
			A6		10.7										9.8
		副			14.6										15.5
	小车运行				44.6										44.6
	大车运行		A5		84.7				87.6						84.7			87.6
			A6		76				89						76			89
电动机	起升	主	A5	型号/kw	YZR225M-8/26										YZR225M-8/26
			A6		YZR250M₁-6/37										YZR250M₂-6/45
		付			YZR160L-6/13										YZR180L-6/17
	小车运行				YZR132M₂-6/4										YZR132M₂-6/4
	大车运行		A5		YZR160M₁-6/ 2x6.3				YZR160M-6/2x8.5						YZR160M₁-6/ 2x6.3			YZR160M₂-6/2x8.5
			A6		YZR160M₂-6/ 2x7.5				YZR160L-6/2x11						YZR160M₂-6/ 2x7.5			YZR160L-6/2x11
主要尺寸(mm)			A5	B_Q	5864				5928		6438				5864			5928		6438
				B	4000				4100		5000				4000			4100		5000
				S₁	1040										1030
				S₂	1850										1930
				S₃	1500										1420
				S₄	2310										2320
				b	230				260						230			260
				K	2000										2000
				Bx	2400										2400
				H	2095				2185						2097			2187
				H₁	815				905						815			905
				H₂	80		180		240	388	583	688		838	80	82	182	242	390		540			690	840
				H₃	2500		2600		2660	2808	2958	3108		3258	2500	2502	2602	2662	2810		2960			3110	3260
				H₄	729				639						701			611
				H₅	770										496
			A6	B_Q	6278				6188		6798				6278			6188			6798
				B	4400						5000				4400						5000
				S₁	1040(1100)										1030(1150)
				S₂	1850(1910)										1930(2050)
				S₃	1500										1420
				S₄	2310										2320
				b	230				260						230			260
				K	2000										2000
				Bx	2400										2400
				H	2095		2097		2187	2185					2097		2099	2189
				H₁	815				940						815			940
				H₂	80		180		240	390	540	690	840		80	82	184	244	392	542		692			842
				H₃	2500		2600		2660	2810	2960	3110	3260		2500	2502	2604	2664	2812	2962		3112			3262
				H₄	729	727			637	639					701	699		609
				H₅	770										496
重量	小车		A5	Kg	6227										6856
			A6		6427										7180
	总重		A5		19128	20344	23391	26384		28810	33103	36372	39428		19947	21375	23541	27705	30304		34660			38352	41497
			A6		20045	21474	23629	27912		30413	34464	37967	41315		20984	22802	25190	29689	32426		36791			40589	44225
最大轮压			A5	KN	141	148	155	168		175	187	196	205		163	169	178	191	199		211			222	231
			A6		145	152	160	172		180	191	201	211		167	174	183	197	205		218			229	239
荐用钢轨					43Kg/m或 QU70
电源					三相交流380V-50Hz

QD型32/5、50/10吨吊钩桥式起重机技术参数及外形尺寸表

起重量					t	32/5														50/10
跨度					m	10.5	13.5		16.5		19.5		22.5		25.5		28.5		31.5	10.5	13.5	16.5	19.5		22.5		25.5		28.5		31.5
最大起升高度			主钩		m	16														12
			副钩			18														16
速度		起升	主	A5	m/min	7.5														5.9
				A6		9.5														7.8
			副			15.5														10.4
		小车运行				42.4														38.5
		大车运行		A5		87.6					74.2			74.6						74.6
				A6		89					75.3			75.3						75			76.6
电动机		起升	主	A5	型号kw	YZR280S-10/42														YZR280M-10/55
				A6		YZR280M-8/55														YZR315S-8/75
			付			YZR180L-6/17														YZR200L-6/26
		小车运行				YZR160M-6/6.3														YZR160M₂-6/8.5
		大车运行		A5		YZR160M₂-6/2x8.5								YZR160L-6/ 2x13						YZR180L-8/2x13
				A6		YZR160L-6/2x11								YZR180L-8/ 2x11						YZR180L-8/ 2x11			YZR200L-8/2x15
主要尺寸(mm)				A5	B_Q	6478					6628			6928						6828			6858			7058
					B	4650					4700			5000						4800						5000
					S₁	1070														1005
					S₂	2050														2200
					S₃	1700														2000
					S₄	2680														3195
					b	260					300									300
					K	2500														2500
					Bx	2800														3580
					H	2337		2339			2469									2746			2752
					H₁	905					1035									1055			1090
					H₂	90	94			244	264	414		564		714			814	-79	96	102	252	402		552			702	802
					H₃	2510	2514			2664	2684	2834		2984		3134			3234	2541	2516	2522	2672	2822		2972			3122	3222
					H₄	705	701				571									1020			1014
					H₅	790														948
				A6	B_Q	6588					6608			6828						6828			6858			7058
					B	4650					4700			5000						4800						5000
					S₁	1070														1005
					S₂	2050														2200
					S₃	1700														2000
					S₄	2680														3195
					b	260					300									300
					K	2500														2500
					Bx	2800														3580
					H	2337		2341			2471									2746		2748	2754
					H₁	905					1070									1055			1090
					H₂	90		94		244	264	414		564		714		814		-79	98	104	254		404	554			704		804
					H₃	2510		2514		2664	2684	2834		2984		3134		3234		2341	2518	2524	2674		2824	2974			3124		3224
					H₄	705		701			571									1020	1018		1012
					H₅	790														948
重量	小车			A5 A6	Kg	10877 2														15425
	总重			A5		26901	28662			32121	36522	39844		44962		49211		52748		35317	37788	42042	46140		50082			55590	59592		64880
				A6		28061	30292			33412	38607	42832		47023		50586		55272		36075	38929	43314	47720		51746			57614	61723		67242
最大轮压				A5	KN	237	250			262	275	289		305		317		327		333	345	373	385		404			421	434		450
				A6		242	255			268	285	299		312		322		335		336	357	377	395		410			428	441		457
荐用钢轨						QU70或方钢90														QU80或方钢100
电源						三相交流50HZ、380V
