QP系列卷扬式双吊点启闭机
产品介绍
QP系列卷扬式双吊点启闭机QP 2x50、QP 2x80、QP 2x100、QP 2x125、QP 2x160、QP 2x250、QP 2x400、QP 2x630、QP 2x800、QP 2x1000、QP 2x1250、QP 2x1600等，产品广泛用各种水利、水电工程，可对平面滑动、平面定轮及水泥闸门进行开启和关闭，在机架桥高度足够且绳偏角不大的情况下，可代替弧形门卷扬机和液压启闭机启闭弧形闸门，可减少设备投资。
QP系列卷扬式双吊点启闭机货源产地生产厂家还提供卷扬式单吊点启闭机、QT型单向\双向台车式启闭机、耙斗清污机、手电一体\移动式\卷扬式\门式启闭机和坝顶门机、清污机、拦污排、拦污栅、清污船、挖泥船、闸门等水利水工机械设备的国标非标设计制造和安装调试维修保养，产品广泛配套用于水力发电、水库、渔业农业水利、防洪、港航水利、排水工程、环境水利等工程建设与装备设施上面。更多水工机械设备成套与零部件结构类型、型号规格、技术参数、材质工艺、技术标准、产品特性\选型、工作原理、常见故障排除与安全注意事项请联系我们咨询。
产品说明
- QP系列卷扬式双吊点启闭机
- 闸门起吊机\闸门吊
- QP系列型
- 水工机械
- 河南新乡长垣
- 河南黄河水工机械有限公司
- 承接非标制造
- 三相交流380V-50Hz
- 定制生产
- 15~30天
- 全国
- 自提或代办托运
- 安装另计
- 一年保修
产品图册
相关参数

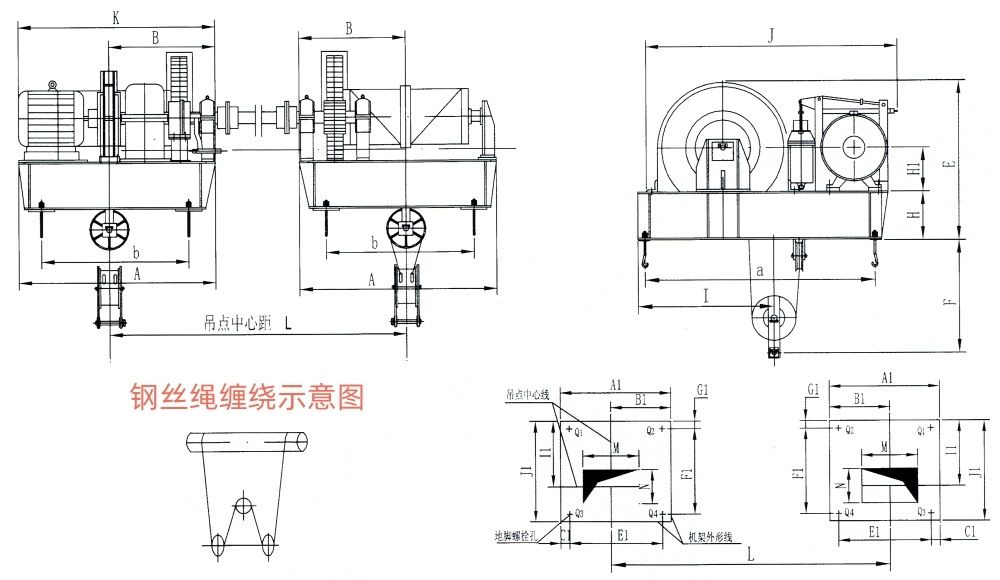

QP2×50KN-QP2×250KN系列卷扬式双吊点启闭机外形及基础布置示意图
QP2×50KN-QP2×250KN系列卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | B | E | F | H | H1 | I | J | K | a | b |
| QP 2x50 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QP 2x80 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2x100 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2x125 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2x160 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2x250 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1752 | 1730 | 1240 |
QP2×50KN-QP2×250KN系列卷扬式双吊点启闭机主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | L 吊点距(m) | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | |||||||||||||
| QP 2x50 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.8-6.5 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QP 2x80 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.68 | 2.42 | 3.0 | 2.7 | 4-M20x400 |
| QP 2x100 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x400 |
| QP 2x125 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 1.8-6.5 | 3.17 | 2.77 | 4.31 | 3.76 | 4-M24x500 |
| QP 2x160 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 2.1-7.5 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QP 2x250 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 2.5-8 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QP2×50KN-QP2×250KN系列卷扬式双吊点启闭机技术规格参数表
| 启闭机 型号 | 启门 力 (KN) | 启门高度(m) | 启门 速度 (m/min) | 卷筒 直径 (mm) | 钢丝绳 -特-光-右交 | 电动机 | 减速器 | 制动器 | 动滑 轮倍 率 | 开式 齿轮 速比 | 重量 (t) | ||||
| H1 | H2 | 型号 | 功率 (Kw) | 型号 | 速比 | 型号 | 力矩 (N.m) | ||||||||
| QP 2x50 | 100 | 8 | 13 | 1.37 | 300 | 6W(19)-11-170 | YZ132M2-6 | 3.7 | ZQ25-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 7.79 | 1.9 |
| QP 2x80 | 160 | 8 | 13 | 2.15 | 300 | 6W(19)-13.5-170 | YZ160M2-6 | 7.5 | ZQ35-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 5.17 | 2.18 |
| QP 2x100 | 200 | 8 | 13 | 2.25 | 300 | 6W(19)-14.5-170 | YZ160M2-6 M2-6 | 7.5 | ZHQ-350-2-II | 38.37 | YWZ-200/25 | 200 | 2 | 5.17 | 2.25 |
| QP 2x125 | 250 | 8 | 13 | 2.41 | 400 | 6W(19)-17.5-170 | YZ160L-6 | 11 | ZQ40-50 II | 48.57 | YWZ-300/25 | 320 | 2 | 5.11 | 3.4 |
| QP 2x160 | 320 | 8 | 13 | 2.32 | 400 | 6W(19)-20-170 | YZ160L-6 | 11 | ZHQ40-400-1-II | 50.49 | YWZ-300/25 | 320 | 2 | 5.11 | 3.5 |
| QP 2x250 | 500 | 8 | 13 | 2.13 | 500 | 6W(19)-24-170 | YZ200L-8 | 15 | Z2-42.5 | 50.94 | YWZ-300/25 | 630 | 2 | 5.12 | 4.6 |

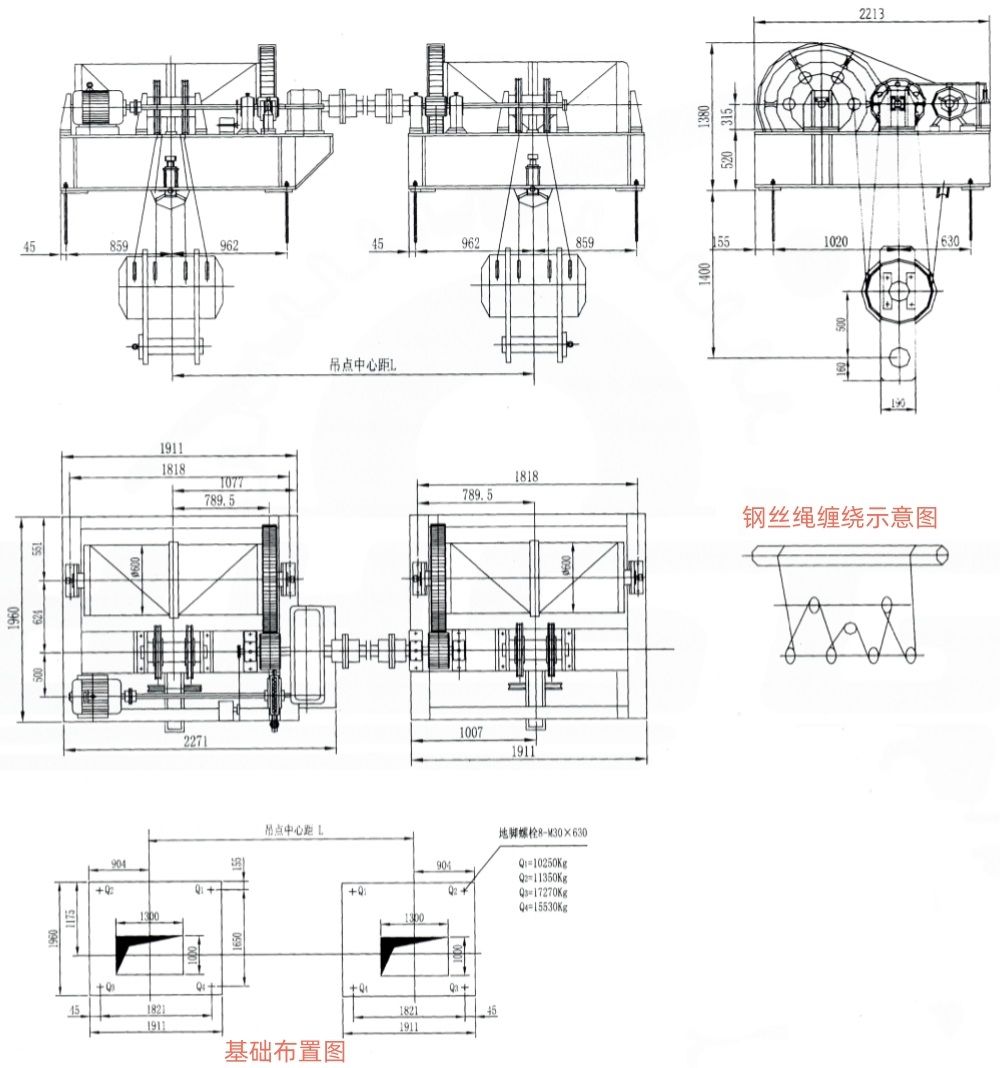

QP2×400KN系列卷扬式双吊点启闭机外形及基础布置示意图
QP2×400KN系列卷扬式双吊点启闭机主要技术参数表
| 项目 | 参数 | |
| 启闭机型号 | QPQ2x400KN | |
| 额定启门力 | 800KN | |
| 起升速度 | 1.38m/min | |
| 最大扬程 | 9m(13m) | |
| 吊点中心距(m) | 3.1-10 | |
| 卷筒直径 | Φ600mm | |
| 钢丝绳型号 | 6W(19)-24-170 | |
| 动滑轮倍率 | 4 | |
| 电动机 | 型号 | YZ225M-6 |
| 功率 | 22KW | |
| 减速器 | 型号 | Z2-50 |
| 速比 | 50.94 | |
| 制动器 | 型号 | YWZ-300/45 |
| 制动力矩 | 630 N.m | |
QP2×630KN-QP2×1250KN系列卷扬式双吊点启闭机外形及基础布置示意图
QP2×630KN-QP2×1250KN系列卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | C | I | G | K | H | H1 | E | F | J | L吊点中心距(m) | a | b |
| QP 2x630 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 4.1-8 | 157.5 | 50 |
| QP 2x800 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 4.1-10 | 190 | 60 |
| QP 2x1000 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 4.4-12.5 | 190 | 60 |
| QP 2x1250 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 4.4-12.5 | 190 | 50 |
QP2×630KN-QP2×1250KN系列卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QP 2x630 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 13.8 | 24.9 | 23.1 | 8-M30x630 |
| QP 2x800 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 17.23 | 33.32 | 27.7 | 8-M36x630 |
| QP 2x1000 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 21.38 | 41.37 | 37.57 | 8-M36x630 |
| QP 2x1250 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 24.73 | 52.92 | 48.85 | 8-M36x630 |
QP2×630KN-QP2×1250KN系列卷扬式双吊点启闭机技术规格参数表
| 启闭机 型号 | 启门 力 (KN) | 启门高度(m) | 启门 速度 (m/min) | 卷筒 直径 (mm) | 钢丝绳 -特-光-右交 | 电动机 | 减速器 | 制动器 | 动滑 轮倍 率 | 开式 齿轮 速比 | 重量 (t) | ||||
| H1 | H2 | 型号 | 功率 (Kw) | 型号 | 速比 | 型号 | 力矩 (Nm) | ||||||||
| QP 2x630 | 1260 | 10 | 16 | 1.23 | 600 | 6W(19)-24-170 | YZ200L-8 | 2x15 | ZQ50-31.5 | 31.5 | YWZ-300/45 | 2x630 | 6 | 5.75 | 13 |
| QP 2x800 | 1600 | 10 | 16 | 1.5 | 800 | 6W(19)-25.5-170 | YZ225M-8 | 2x22 | Z2-50 | 50.94 | YWZ-300/45 | 2x630 | 6 | 3.9 | 16.5 |
| QP 2x1000 | 2000 | 10 | 16 | 1.43 | 800 | 6W(19)-30-170 | YZ225M-8 | 2x22 | Z2-50 2-50 | 41.34 | YWZ-300/45 | 2x630 | 6 | 5.06 | 20.6 |
| QP 2x1250 | 2500 | 10 | 16 | 1.23 | 800 | 6W(19)-32.5-170 | YZ225M-8 | 2x22 | Z2-50 | 50.94 | YWZ-300/45 | 2x630 | 6 | 5.375 | 26.5 |

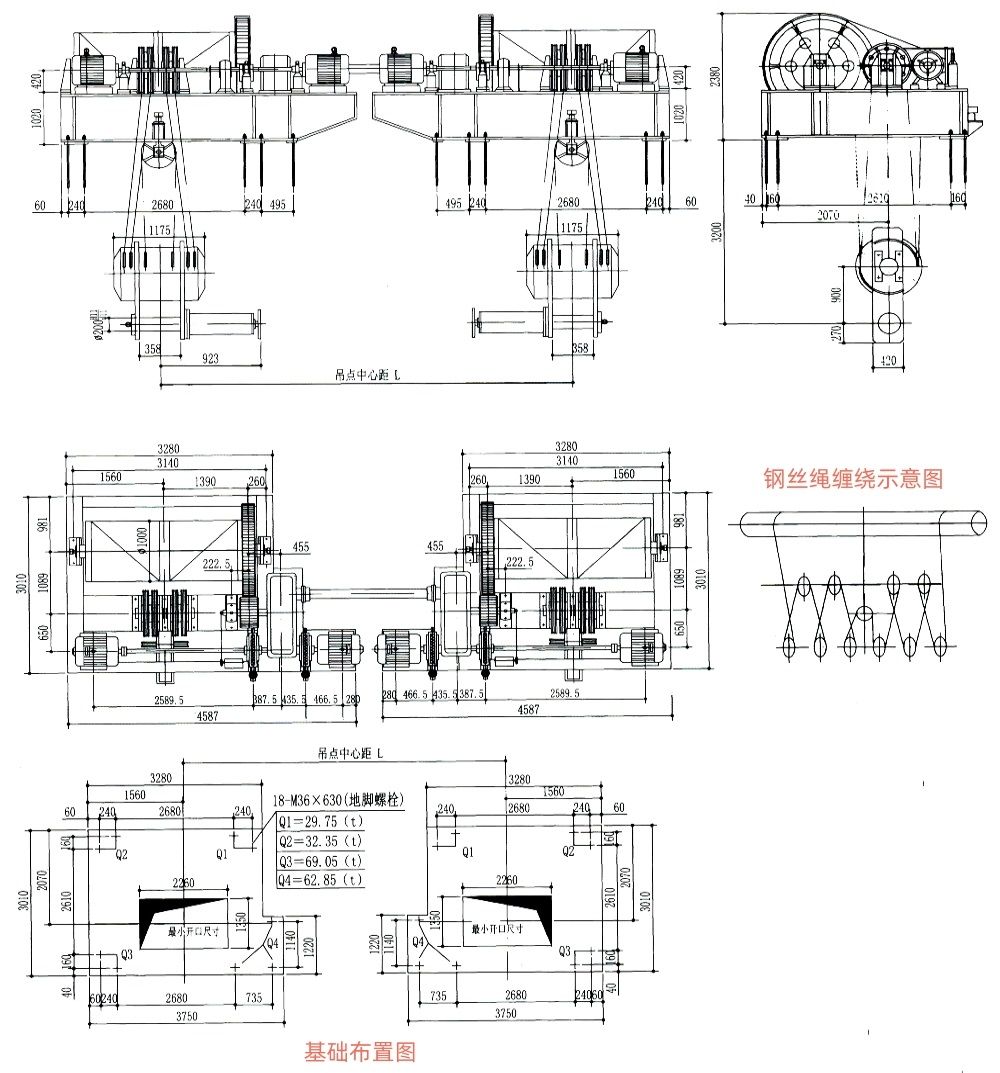

QP2×1600KN系列卷扬式双吊点启闭机外形及基础布置示意图
QP2×1600KN系列卷扬式双吊点启闭机主要技术参数表
| 项目 | 参数 |
| 启闭机型号 | QP-2x1600KN |
| 启门力 | 2x1600KN |
| 起升速度 | 1.57m/min |
| 扬程 | 11m |
| 吊点中心距L | 6.5m-13.5m |
| 卷筒直径 | Φ1000m |
| 钢丝绳型号 | 6W(19)-38-170-特-光-右交 |
| 动滑轮倍率 | 6 |
| 开式齿轮 | m=22 i=81/18=4.5 |
| 电动机 | YZ225M-8 26KW 701 rpm |
| 减速器 | Z2-65-V VI i=50.94 i=50.9 |
| 制动器 | YWZ-300/45 4x630 N.m |
| 重量 | 35.8t |
