产品介绍

       LH型电动葫芦双梁桥式起重机，设计起重量有：1、2、3、5、7.5、10、16、20、32、50、75、80、100吨（T）等，并且有主付钩电动葫芦桥式起重机，它广泛用于工厂、仓库、料场等不同场合吊运货物，起升机构电动葫芦可采用环链葫芦和钢丝绳电动葫芦，钢丝式电动葫芦设计形式可采用小车上座式和下悬式的安装方法，尤其适合较为低矮的车间安装使用，禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式。地面分为有线按钮控制和无线遥控器控制，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

        LH型电动葫芦双梁桥式起重机主梁与端梁连接设计形式有挂式、半座式、座式加高等，厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、双起升、抓斗、电磁吸盘、冶金耐高温、欧式新型（低净空）、悬挂等国标/非标/专用电动葫芦双梁起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。

产品说明

  • 电动葫芦桥式起重机
  • 葫芦双/吊机/天车/航吊/航车
  • LH
  • 双梁桥式
  • 河南新乡
  • 承接非标制造
  • 三相交流380V-50Hz
  • 定制产品
  • 10~15天
  • 无/包装另计
  • 全国
  • 自提/代办货运
  • 安装另计
  • 一年保修

产品图册

  • LH型电动葫芦双梁桥式起重机

相关参数

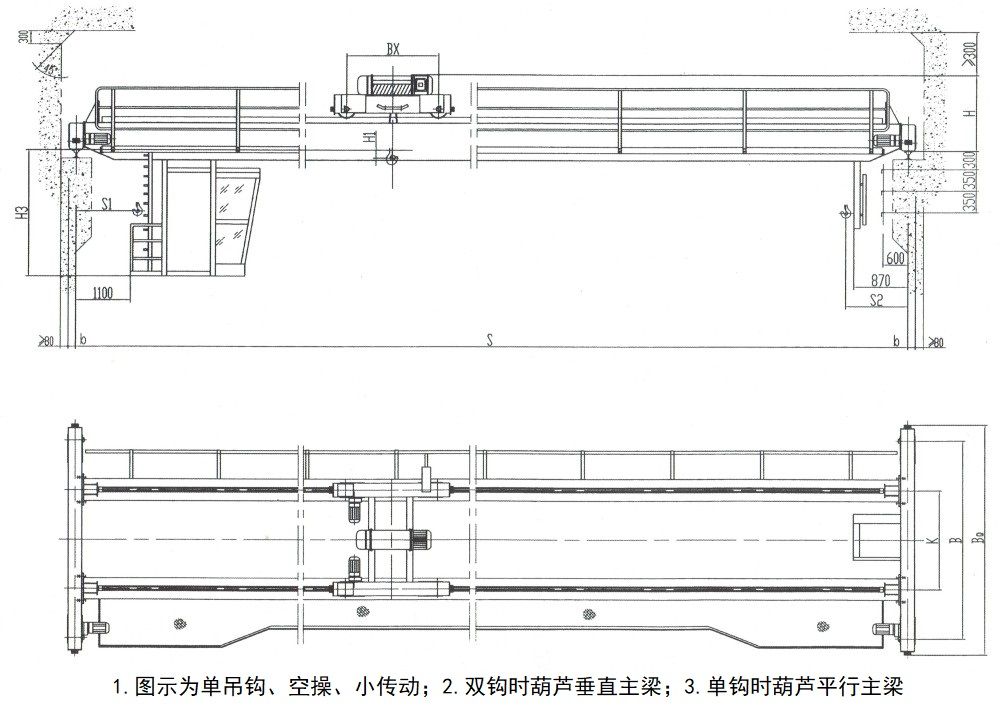

LH型电动葫芦双梁桥式起重机设计图


LH型3吨电动葫芦双梁桥式起重机技术参数表

起重量t3
操纵形式
空操或地操
速度起升m/min8、8/0.8
小车运行20
大车运行地面20(30)
操纵室20(30)
电动机起升型号
KW		ZD132-4/4.5 ZDS1-0.4/4.5
小车运行YSE801-4/0.4X2
大车运行地面YSEP 90L-4/1.5x2YSE802-4/0.8x4
操纵室ZDR100-4/1.5x2ZDR100-4/1.5x4
电动葫芦型号CD1-3 MD1-3
起升高度m6、9、12
工作级别
A3~A4
电源
三相交流50 Hz 380V
荐用钢轨kg/m24
跨度m10.513.516.519.522.525.528.531.5
最大轮压KN3336384550607787
自重地面操纵t4.55.46.489.913.816.919.1
操纵室闭式5.66.67.79.410.714.617.719.9
基本尺寸Bomm4150390043504650
B3400340036003900
K1400
H3空操为2300，地操无此尺寸
H1~100~350
H12001450
Bx1300
S1、S21500/1900

LH型5吨电动葫芦双梁桥式起重机技术参数表

起重量t5
操纵形式
空操或地操
速度起升m/min8、8/0.8
小车运行20
大车运行地面20(30)
操纵室20(30)
电动机
起升型号
KW		ZD1 41-4/7.5 ZDS1-0.8/7.5
小车运行YSE802-4/0.8X2
大车运行地面YSE90L-4/1.5x2YSE802-4/0.8x4
操纵室ZDR100-4/1.5x2ZDR100-4/1.5x4
电动葫芦型号CD1-5 MD1-5
起升高度m6、9、12、18
工作级别
A3~A4
电源
三相交流50 Hz 380V
荐用钢轨kg/m38
跨度m10.513.516.519.522.525.528.531.5
最大轮压KN4550556166788995
自重地面操纵t5.16.47.69.211.315.518.420.7
操纵室闭式6.27.68.910.612.816.319.221.5
基本尺寸Bomm415043504650
B340036003900
K1400
H3空操为2300，地操无此尺寸
H1~-50~-300
H12501500
Bx1300
S1、 S21600/2000

LH型10吨电动葫芦双梁桥式起重机技术参数表

起重量t10
操纵形式
空操或地操
速度
起升m/min7、7/0.7
小车运行20
大车运行地面20(30)
操纵室20(30)
电动机起升型号
KW		ZD151-4/13
小车运行YSE802-4/0.8x2
大车运行地面YSEP90L-4/1.5x2YSEP100L1-4/
2.2x2		YSEP90L-4/1.5
操纵室ZDR100-4/1.5x2ZDR112L1-4/
2.2x2
电动葫芦型号CD1-10     MD1-10
起升高度m9、12
工作级别
A3~A4
电源
三相交流50Hz380V
荐用钢轨kg/m38
跨度m10.513.516.519.522.525.528.531.5
最大轮压KN7277838895109122132
自重地面操纵t6.17.28.310.312.41719.523
操纵室闭式7.28.49.611.713.917.820.423.8
基本尺寸Bomm4150425043504650
B3400350036003900
K1400
H3空操为2300，地操无此尺寸
H1~100~350
H14501700
Bx2000
S1、S21600/2000

LH型16吨电动葫芦双梁桥式起重机技术参数表

起重量t16
操纵形式
空操或地操
速度起升m/min3.5、3.5/0.35
小车运行20
大车运行地面20(30)
操纵室20(30)
电动机起升型号
KW		ZD151-4/13
小车运行YSE90L-4/1.5X2
大车运行地面YSEP90L-4/1.5x4三合一减速机
操纵室ZDR100-4/1.5x4
电动葫芦型号CD1-16       MD1-16
起升高度m9、12
工作级别
A3~A4
电源
三相交流50 Hz 380V
荐用钢轨kg/m38
跨度m10.513.516.519.522.525.528.531.5
最大轮压KN107115122135149160170178
自重地面操纵t78.59.811.817.721.223.726.7
操纵室闭式8.19.711.113.218.52224.527.5
基本尺寸
basic size		Bomm425049204960
B350038004000
K1400
H3空操为2300，地操无此尺寸
H1~550~300
H14501700
Bx2000
S1  S21900/2200

LH型20吨电动葫芦双梁桥式起重机技术参数表

起重量t20
操纵形式
空操或地操
速度起升m/min6、6/0.6
小车运行20
大车运行地面20
操纵室20
电动机起升型号
KW		ZD152-4/18.5
小车运行YSE90L-4/1.5x2
大车运行地面YSEP90L-4/1.5x4三合一减速机
操纵室ZDR100-4/1.5x4
电动葫芦型号
起升高度m9、12
工作级别
A3~A4
电源
三相交流50 Hz 380V
荐用钢轨kg/m38
跨度m10.513.516.519.522.525.528.531.5
最大轮压KN132138150157180190200210
自重地面操纵t8.910.311.713.920.423.82729.7
操纵室闭式1011.51315.321.224.627.830.5
基本尺寸BQmm465054005460
B390043004500
K1800
H3空操为2300，地操无此尺寸
H1600400
H17001900
Bx2000
S1     S22000/2200
