DYTF(DYTFX)型分离式电液推杆
产品介绍
DYTF(DYTFX)型分离式电液推杆型号有：DYTF(Fx)450-s/110、DYTF(Fx)750-s/110、DYTF(Fx)1000-s/110、DYTF(Fx)1750-s/90、DYTF(Fx)2500-s/90、DYTF(Fx)3000-s/90、DYTF(Fx)4000-s/80、DYTF(Fx)5000-s/60、DYTF(Fx)6000-s/55、DYTF(Fx)7000-s/55、DYTF(Fx)8000-s/55、DYTF(Fx)10000-s/40、DYTF(Fx)15000-s/30、DYTF(Fx)20000-s/25、DYTF(Fx)30000-s/25、DYTF(Fx)20000-s/25型等。
电液推杆生产厂家为广大用户提供电动推杆、电液推杆、安全制动器、防风制动器和液压站、液压机械相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务，更多国标/非标/专用电液推杆厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
产品说明
- 分离式电液推杆
- DYTF(DYTFX)型
- 河南新乡
- 可非标定制
- 部分现货
- 15~20天
- 全国
- 自提/代办托运
- 安装另计
- 一年保修
产品图册
相关参数
DYTF(DYTFX)型分离式电液推杆技术参数（选型表）
| 型 号 | 额定输出力(kgf) | 额定速度(mm/s) | 电机型号 | 行程制造范围 | 速度制造范围 | ||
| DYTF(Fx)口-口/口 | 推力 | 拉力 | 推速 | 拉速 | (mm) | (mm) | |
| DYTF(Fx)450-S/110 | 450 | 310 | 110 | 150 | Y802-4-0.75kw | 50-800 | 10-110 |
| DYTF(Fx)750-S/110 | 750 | 510 | 110 | 150 | Y90S-4-1.1kw | 50-1500 | 10-110 |
| DYTF(Fx)1000-S/110 | 1000 | 670 | 110 | 150 | Y90L-4-1.5kw | 50-1500 | 10-110 |
| DYTF(Fx)1750-S/90 | 1750 | 1150 | 90 | 130 | Y100L-4-2.2kw | 50-2000 | 10-90 |
| DYTF(Fx)2500-S/90 | 2500 | 1700 | 90 | 130 | YI12L2-4-3kw | 50-2000 | 10-90 |
| DYTF(Fx)3000-S/90 | 3000 | 2050 | 90 | 130 | Y112M-4-3kw | 50-2000 | 10-90 |
| DYTF(Fx)4000-S/80 | 4000 | 2790 | 80 | 115 | Y112M-4-4kw | 50-2000 | 10-80 |
| DYTF(Fx)5000-S/60 | 5000 | 3480 | 60 | 85 | Y112M-4-4kw | 50-2000 | 10-60 |
| DYTF(Fx)6000-S/55 | 6000 | 4100 | 55 | 80 | Y132S-4-5.5kw | 50-2500 | 5-55 |
| DYTF(Fx)7000-S/55 | 7000 | 4800 | 55 | 80 | Y132S-4-5.5kw | 50-2500 | 5-55 |
| DYTF(Fx)8000-S/55 | 8000 | 5500 | 55 | 80 | Y132S-4-7.5kw | 50-250 | 5-55 |
| DYTF(Fx)10000-S/40 | 10000 | 7500 | 40 | 50 | Y132S-4-7.5kw | 50-2500 | 5-40 |
| DYTF(Fx)15000-S/30 | 15000 | 11000 | 30 | 40 | Y132S-4-7.5kw | 50-2500 | 5-30 |
| DYTF(Fx)20000-S/25 | 20000 | 15000 | 25 | 30 | Y132S-4-7.5kw | 50-2500 | 5-25 |
| DYTF(Fx)30000-S/25 | 30000 | 20000 | 25 | 37 | Y160M-4-11kw | 50-2500 | 5-25 |
| DYTF(Fx)50000-S/25 | 50000 | 33800 | 25 | 37 | Y160L-4-15kw | 50-2000 | 5-25 |
注:
1、上列表中的电机电压等级为380V，防护等级为IP55，绝缘等级为F级；
2、表中的电机型号及功率，指该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推拉力成正比；
3、超出表中行程或速度制造范围必须在订货时说明，否则按表内技术参数制造。

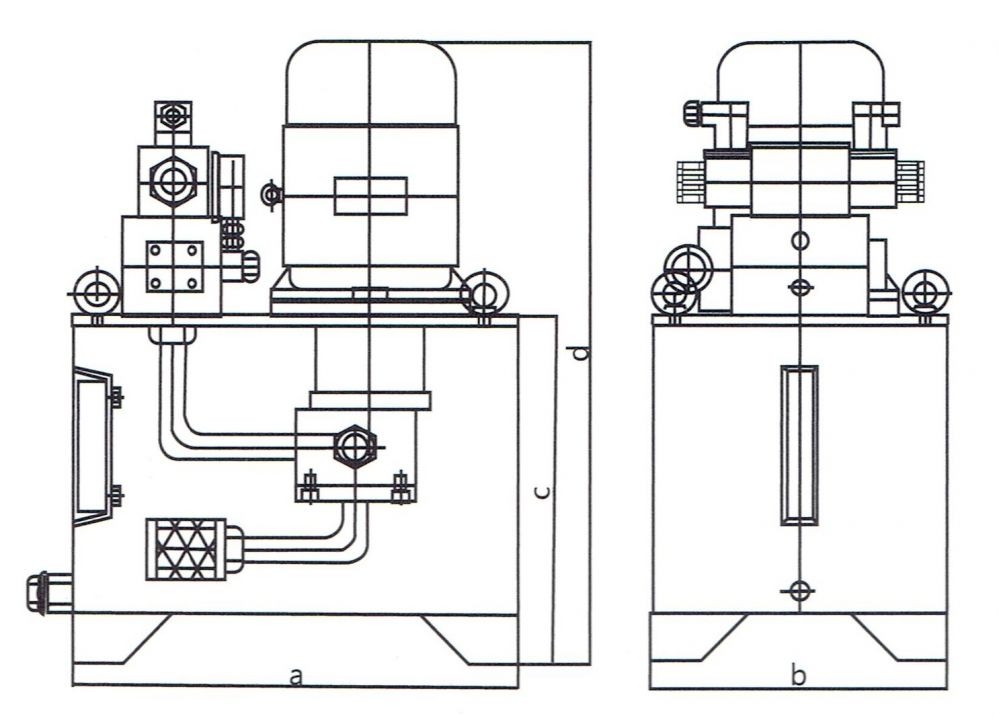

油箱外形尺寸图及油箱尺寸表
| 型 号 | 油箱尺寸(mm) | |||
| DYTF(Fx)口-口/口 | a | b | C | d |
| DYTF(Fx)450-s/110 | 430 | 250 | 300 | 580 |
| DYTF(Fx)750-s/110 | ||||
| DYTF(Fx)1000-s/110 | ||||
| DYTF(Fx)1750-s/90 | 460 | 280 | 330 | 700 |
| DYTF(Fx)2500-s/90 | ||||
| DYTF(Fx)3000-s/90 | ||||
| DYTF(Fx)4000-s/80 | ||||
| DYTF(Fx)5000-s/60 | ||||
| DYTF(Fx)6000-s/55 | 560 | 360 | 460 | 920 |
| DYTF(Fx)7000-s/55 | ||||
| DYTF(Fx)8000-s/55 | ||||
| DYTF(Fx)10000-s/40 | ||||
| DYTF(Fx)15000-s/30 | ||||
| DYTF(Fx)20000-s/25 | ||||
| DYTF(Fx)30000-s/25 | 650 | 460 | 560 | 1120 |
| DYTF(Fx)50000-s/25 | ||||
配备说明
A、电液推杆配套电机功率不大于4kw时，油箱体带有搬运手提把手，无油箱清洗口；当配套功率大于4kw时，油箱带有起吊环，有油箱清洗口；
B、高压油管可根据客户实际需要配备（本公司配套限定2米）。

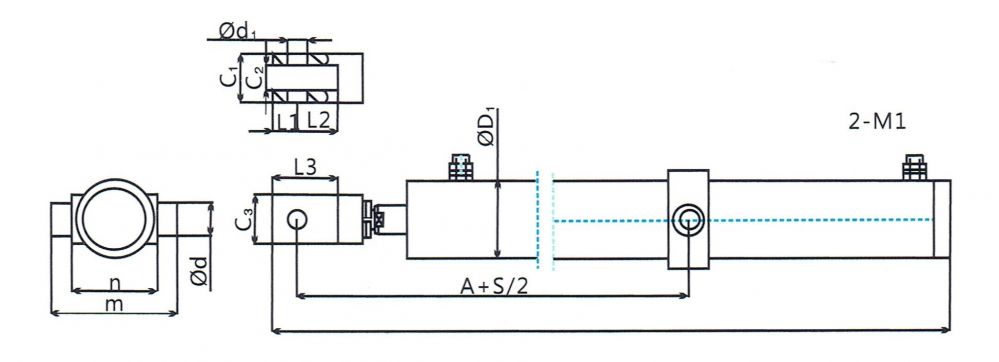

| 型 号 | 外形安装尺寸(mm) | |||||||||||||
| D Y T F口-口/口 | C1 | C2 | C3 | L1 | L2 | L3 | d1 | M1 | D1 | n | m | d | A | L |
| DYTF450-S/110 | 50 | 25 | 40 | 20 | 40 | 80 | 16 | M18*1.5 | 63 | 90 | 150 | 30 | 175 | 260 |
| DYTF750-S/110 | 76 | 120 | 180 | 190 | 280 | |||||||||
| DYTF1000-S/110 | ||||||||||||||
| DYTF1750-S/90 | 50 | 50 | 100 | 20 | 86 | 140 | 200 | 225 | 320 | |||||
| DYTF2500-S/90 | 96 | |||||||||||||
| DYTF3000-S/90 | ||||||||||||||
| DYTF4000-S/80 | 72 | 40 | 65 | 30 | 60 | 130 | 25 | M22*1.5 | 114 | 170 | 250 | 40 | 280 | 390 |
| DYTF5000-S/60 | ||||||||||||||
| DYTF6000-S/55 | 30 | 140 | 200 | 300 | 50 | 305 | 425 | |||||||
| DYTF7000-S/55 | ||||||||||||||
| DYTF8000-S/55 | ||||||||||||||
| DYTF10000-S/40 | 100 | 52 | 100 | 40 | 80 | 180 | 40 | 160 | 220 | 320 | 350 | 475 | ||
| DYTF15000-S/30 | 185 | 260 | 380 | 60 | 350 | 485 | ||||||||
| DYTF20000-S/25 | 50 | 70 | 50 | 203 | 280 | 400 | 360 | 505 | ||||||
| DYTF30000-S/25 | 120 | 60 | 120 | 75 | 120 | 300 | 60 | 245 | 320 | 460 | 70 | 450 | 730 | |
| DYTF50000-S/25 | 160 | 80 | 150 | 75 | 273 | 350 | 510 | 80 | ||||||
注:
1、图中S为推杆行程，S≥150mm,当行程S<150mm,按S=150mm对应的表中尺寸制造，当行程S<400mm,请用户考虑电机安装空间，若需要可增大L值。行程优选系列150 200 250 300 400 500 800 1500 2000 2500( mm)
2、图中A+S值,用户可以自己确定。 ( 范围大于等于A，小于等于A+S。)

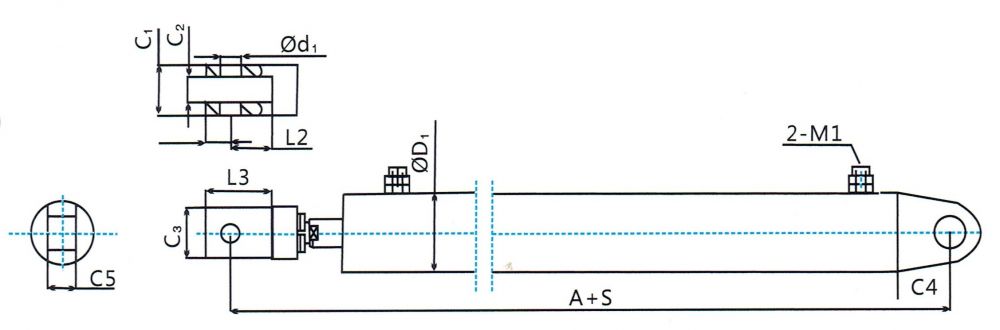

DYTFX型分离悬挂式电液推杆油缸外形及安装尺寸表
注:
1、图中S为推杆行程，S2150mm,当行程S<150mm,，按S=150mm对应的表中尺寸制造，行程优选系列150 200250 300 400 500 800 1500 2000 2500( mm)；
2、图中A+S值,用户可以自己确定。 ( 范围大于等于A小于等于A+S)
| 型 号 | 外形安装尺寸(mm) | |||||||||||||
| DYTFx口-口/口 | C1 | C2 | C3 | L1 | L2 | L3 | d1 | M1 | D1 | C1 | C2 | d | A | R |
| DYTFx450-s/110 | 50 | 25 | 40 | 20 | 40 | 80 | 16 | M18*1.5 | 63 | 60 | 25 | 30 | 290 | 30 |
| DYTFx750-s/110 | 76 | 310 | ||||||||||||
| DYTFx1000-s/110 | ||||||||||||||
| DYTFx1750-s/90 | 50 | 50 | 100 | 20 | 86 | 35 | 350 | |||||||
| DYTFx2500-s/90 | 96 | |||||||||||||
| DYTFx3000-s/90 | ||||||||||||||
| DYTFx4000-s/80 | 72 | 40 | 65 | 30 | 60 | 130 | 25 | M22*1.5 | 114 | 70 | 40 | 40 | 430 | 40 |
| DYTFx5000-s/60 | ||||||||||||||
| DYTFx6000-s/55 | 30 | 140 | 90 | 50 | 50 | 480 | 50 | |||||||
| DYTFx7000-s/55 | ||||||||||||||
| DYTFx8000-s/55 | ||||||||||||||
| DYTFx10000-s/40 | 100 | 52 | 100 | 40 | 80 | 180 | 40 | 160 | 100 | 520 | ||||
| DYTFx15000-s/30 | 185 | 60 | 60 | 540 | 60 | |||||||||
| DYTFx20000-s/25 | 50 | 70 | 50 | 203 | 550 | |||||||||
| DYTFx30000-s/25 | 120 | 60 | 120 | 75 | 120 | 300 | 60 | 245 | 100 | 70 | 70 | 770 | 70 | |
| DYTFx50000-s/25 | 160 | 80 | 150 | 75 | 273 | 120 | 80 | 80 | 80 | |||||
