MW12系列吊运捆扎棒材矩形电磁吸盘
产品介绍
MW12系列吊运捆扎棒材矩形电磁吸盘主要型号有：MW12-11060L/1、MW12-12060L/1、MW12-13060L/1、MW12-15060L/1、MW12-15090L/1、MW12-17060L/1、MW12-18060L/1、MW12-20060L/1、MW12-26060L/1型等，本产品为多台电磁吸盘组合使用，为强透磁磁路设计，能够穿透多层气隙，适用于吊运捆扎棒材。生产厂家承接标准\非标电磁吸盘（电磁铁）的设计制造和安装维修。
MW12系列吊运捆扎棒材矩形电磁吸盘（电磁铁）以及整流控制设备、停电保磁设备（电气箱）、吸盘用电缆卷筒、电磁挂梁等周边配套设备的型号规格、技术参数、产品特性、结构图纸、出厂价格以及常见问题故障、产品优点缺点等请联系客服咨询。
产品说明
- MW12系列吊运捆扎棒材矩形电磁吸盘
- 矩形磁铁\矩形吸盘\方形吸盘
- MW12型
- 电磁吊具
- 河南新乡\湖南岳阳
- 承接非标设计制造
- 定制生产
- 7~10天
- 全国
- 自提或代办托运
- 安装另计
- 一年保修
- 河南新乡长垣
产品图册
相关参数

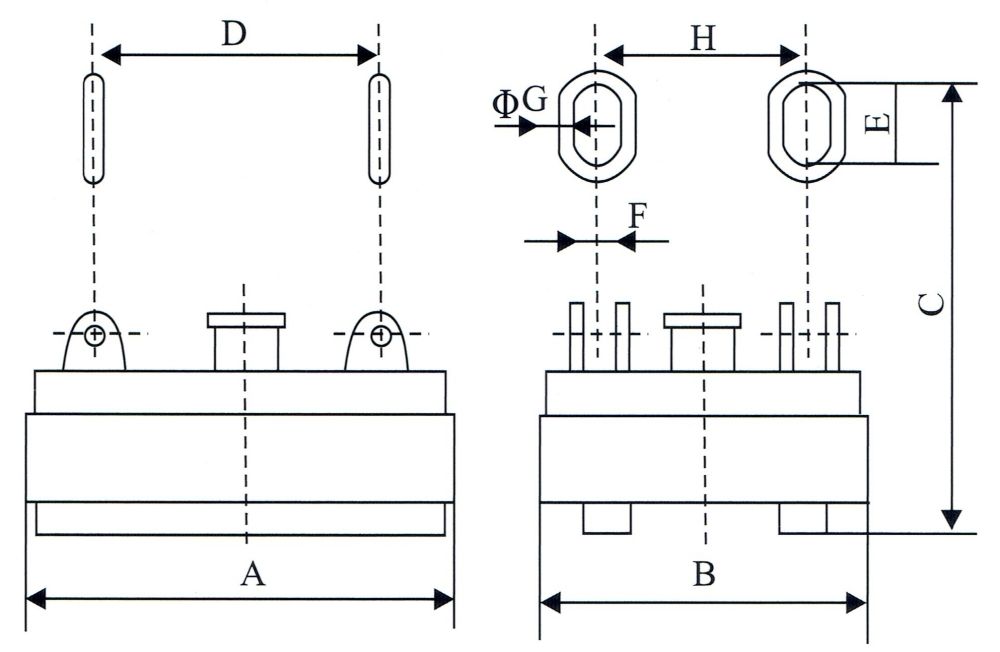

MW12系列吊运捆扎棒材矩形电磁吸盘外形尺寸图
MW12系列吊运捆扎棒材矩形电磁吸盘技术规格参数表
| MW12系列（电压：DC=220V；持续通电率：TD-60%） | |||||||||||
| 型号 | MW12-11060L/1 | MW12-12060L/1 | MW12-13060L/1 | MW12-15060L/1 | MW12-15090L/1 | MW12-17060L/1 | MW12-18060L/1 | MW12-20060L/1 | MW12-26060L/1 | ||
| 外形尺寸 (mm) | A | 1100 | 1200 | 1300 | 1500 | 1500 | 1700 | 1800 | 2000 | 2600 | |
| B | 600 | 900 | 600 | ||||||||
| C | 1000 | 1000 | 1000 | 1200 | 1200 | 1300 | 1300 | 1500 | 1700 | ||
| D | 160 | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | ||
| E | 90 | 90 | 90 | 120 | 120 | 150 | 150 | 200 | 200 | ||
| F | 40 | 40 | 40 | 50 | 50 | 55 | 55 | 60 | 60 | ||
| 自重(kg) | 1515 | 1680 | 1750 | 1890 | 1980 | 2100 | 2230 | 2600 | 3140 | ||
| 功率(kw) | 8.25 | 8.8 | 9.02 | 9.46 | 9.5 | 9.57 | 9.68 | 11 | 11.88 | ||
| 电流(A) | 37.5 | 40 | 41 | 43 | 43.2 | 43.5 | 44 | 50 | 54 | ||
| 吊运能力列举 | 棒材直径(mm) | ф15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ10~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | |
| 单捆直径(mm) | Φ200~φ300 | Φ200~Φ300 | Φ200~Φ300 | Φ300~Φ350 | Φ300~Φ 350 | Φ300~Φ400 | Φ300~Φ400 | Φ300~Φ400 | Φ300~Φ400 | ||
| 棒材长度(m) | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | ||
| 单捆重量(kg) | 2~3 | 2~3 | 2~3 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | ||
| 吊运捆数 | 2~3 | 2~3 | 2~4 | 2~4 | 3~4 | 3~4 | 3~4 | 4~5 | 5~7 | ||
| 注：根据用户不同的需求与工作现场实际状况，可设计制造技术参数表以外规格尺寸的吸盘） | |||||||||||
延伸阅读：
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘\永磁吸盘\除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
