CD1型/MD1型电动葫芦
产品介绍

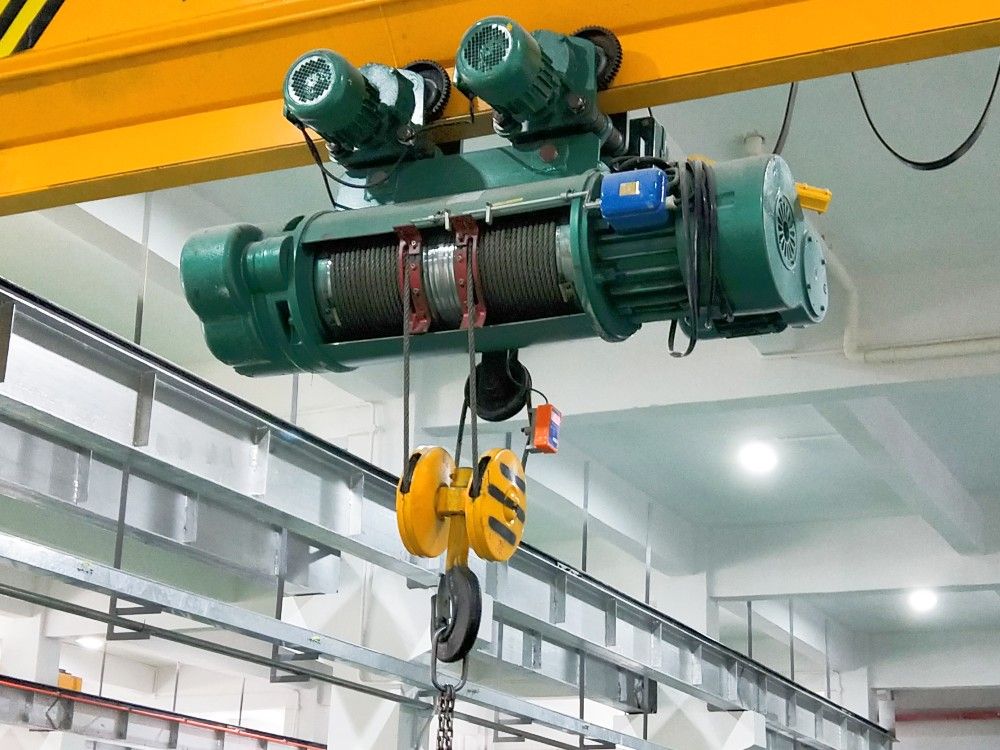

CD1型、MD1型钢丝绳式电动葫芦属于轻小型起重设备一种。常用吨位有0.25、0.5、1、2、3、5、10、16、20吨（t）等，它可以安装在葫芦单梁，桥式起重机，门式起重机，悬臂起重机上。稍加改动，还可作卷扬用。因此，它是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率，改善劳动条件的必备机械。CD1型电动葫芦的起升速度为常速，起升速度为单速，可以满足一般使用要求，MD1型电动葫芦具有两种起升速度一一常速和慢速。慢速工作时，可以满足精密装卸，砂箱合模，机床检修等精细作业的要求。所以，MD1型电动葫芦的使用范围比CD1型电动葫芦更为广泛。
CD1型、MD1型钢丝绳式电动葫芦设计形式有小车运行式、台车座式、台车挂式、固定座式、固定挂式等，厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆/矿用/船用电动葫芦、冶金耐高温、酸洗、变频调速、高卷扬、双胞胎（子母式）、欧式新型低净空、同轴同步等国标/非标/专用电动葫芦厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
产品说明
- 电动葫芦
- 钢丝钢索葫芦/吊葫芦/电葫芦
- CD1/MD1
- 轻小起重设备
- 河南新乡长垣
- 承接非标制造
- 三相交流380V-50Hz
- 部分现货
- 3~10天
- 无/包装另计
- 全国
- 自提或代办货运
- 另外计费
- 一年保修
产品图册
相关参数
CD1型/MD1型电动葫芦解剖图及部件名称说明
箱盖 ，2.第一轴 ，3.第二轴 ，4. 第三轴，5.箱体， 6.空心轴，7.刚性联轴器，8. 中间轴，9.钢丝绳，10.导绳器，11.弹性联轴器 ，12.卷简，13.定子，14.转子，15.压力弹簧，16.制动器（风页制动轮）
CD1型/MD1型0.25-5吨电动葫芦外形尺寸图
CD1型/MD1型10-16吨电动葫芦外形尺寸图
CD1/MD1型0.25-20吨电动葫芦技术参数表
| 型号 | CD1型、MD1型 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 起重量 | t | 0.25 | 0.5 | 1 | 2 | 3 | 5 | 10 | 16 | 20 | ||||||||||||||||||||||||||||||||||||||||
| 起升高度 | (m) | 3 | 6 | 9 | 3 | 6 | 9 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 9 | 12 | 18 | ||||||||
| 起升速度 | (m/min) | 8(0.8/8) | 8(0.8/8) | 8(0.8/8) | 8(0.8/8) | 8(0.8/8) | 8(0.8/8) | 7(0.7/7) | 3.5(0.35/3.5) | 4 | ||||||||||||||||||||||||||||||||||||||||
| 运行速度 | (m/min) | 20 | 20/30 | 20/30 | 20/30 | 20/30 | 20/30 | 20/30 | 20 | 20 | ||||||||||||||||||||||||||||||||||||||||
| 钢丝绳 | 绳径 | (mm) | 3.6 | 4.8 | 7.7 | 11 | 13 | 15 | 15 | 17.5 | 19.5 | |||||||||||||||||||||||||||||||||||||||
| 结构 | 6x19 | 6x37+1 | 6x37+1 | 6x37+1 | 6x37+1 | 6x37+1 | 6x37+1 | 6x37+1 | ||||||||||||||||||||||||||||||||||||||||||
| 运行轨道 | 16-22b | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-45C | 30T-45c | 30T-45c | 40b-63c | |||||||||||||||||||||||||||||||||||||||||
| 最小曲率半径 | (m) | 0.8 | 1.5 | 1.5 | 2 | 2 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2.5 | 3 | 4 | 4.5 | 6 | 3.5 | 4 | 6 | 7.5 | 9 | 3.5 | 4 | 6 | 3.5 | 4 | 6 | ||||||||||||||||||
| 起 升 电 机 | 型号 | Type | ZD112-4 | ZD121-4 | ZD122-4 | ZD131-4 | ZD132-4 | ZD141-4 | ZD151-4 | ZD151-4 | ZD152-4 | |||||||||||||||||||||||||||||||||||||||
| ZDS0.2/0.8 | ZDS0.4/1.5 | ZDS0.4/3.0 | ZDS0.4/4.5 | ZDS0.8/7.5 | ZDS1.5/13 | ZDS1.5/13 | ||||||||||||||||||||||||||||||||||||||||||||
| 功率 | (kw) | 0.4 | 0.8 0.2/0.8 | 1.5 0.4/1.5 | 3.0 0.4/3.0 | 4.5 0.4/4.5 | 7.5 0.8/7.5 | 13 1.5/13 | 13 1.5 | 18.5 | ||||||||||||||||||||||||||||||||||||||||
| 转速 | (r/min) | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | ||||||||||||||||||||||||||||||||||||||||
| 电流 | (A) | 1.25 | 2.4,0.72,/2.4 | 4.3,12.5/4.3 | 7.6,1.25/7.6 | 11,1.25/11 | 18,2.4/18 | 30,4.3/30 | 30,4.3/30 | 41.7 | ||||||||||||||||||||||||||||||||||||||||
| 运 行 电 机 | 型号 | ZDY110-4 | ZDY111-4 | ZDY111-4 | ZDY112-4 | ZDY112-4 | ZDY121-4 | ZDY121-4 | ZDY121-4 | ZDY121-4 | ||||||||||||||||||||||||||||||||||||||||
| 功率 | (kw) | 0.06 | 0.2 | 0.2 | 0.4 | 0.4 | 0.8 | 0.8x2 | 0.8x2 | 0.8x4 | ||||||||||||||||||||||||||||||||||||||||
| 转速 | (r/min) | 1400 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | ||||||||||||||||||||||||||||||||||||||||
| 电流 | (A) | 0.3 | 0.72 | 0.72 | 1.25 | 1.25 | 2.4 | 2.4 | 2.4 | 4.3 | ||||||||||||||||||||||||||||||||||||||||
| 结合次数 | (次) | 120 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 工作制度 | 中级，FC=25% | |||||||||||||||||||||||||||||||||||||||||||||||||
| 电源 | 三相交流 380V-50Hz | |||||||||||||||||||||||||||||||||||||||||||||||||
| 基 本 尺 寸 | L | (mm) | 391 | 616 | 688 | 760 | 758 | 856 | 954 | 1150 | 1346 | 1542 | 820 | 920 | 1020 | 1220 | 1420 | 1620 | 915 | 1015 | 1121 | 1327 | 1533 | 1738 | 1047 | 1157 | 1257 | 1467 | 1677 | 1887 | 1602 | 1783 | 2145 | 2507 | 2869 | 1602 | 1783 | 2145 | ||||||||||||
| L1 | 78 | 274 | 346 | 418 | 345 | 443 | 541 | 737 | 933 | 1129 | 352 | 452 | 552 | 752 | 952 | 1152 | 380 | 483 | 586 | 792 | 998 | 1204 | 415 | 525 | 625 | 835 | 1045 | 1255 | 875 | 1056 | 1418 | 1780 | 2142 | 875 | 1056 | 1418 | ||||||||||||||
| L2 | 216 | 125 | 158 | 187 | 229 | 267 | 301 | 301 | 318 | |||||||||||||||||||||||||||||||||||||||||
| L3 | 104 | 318 | 390 | 462 | 401 | 499 | 597 | 793 | 989 | 1185 | 418 | 518 | 618 | 818 | 1018 | 1218 | 448 | 551 | 654 | 860 | 1060 | 1272 | 485 | 595 | 695 | 905 | 1115 | 1325 | 949 | 1130 | 1492 | 1854 | 2216 | 949 | 1130 | 1492 | 965 | 1178 | 1605 | |||||||||||
| L4 | 130 | 190 | 196 | 240 | 264 | 320 | 376 | 376 | 385 | |||||||||||||||||||||||||||||||||||||||||
| B | 279-315 | 884 | 884 | 930 | 930 | 1058 | 1058 | 1058 | 1213 | |||||||||||||||||||||||||||||||||||||||||
| H | 423 | 650 | 970 | 1070 | 1150 | 1250 | 1300 | 1400 | 1500 | 1600 | 1750 | 2450 | ||||||||||||||||||||||||||||||||||||||
| D | 14.5 | 19 | 25 | 25 | 31 | 37 | 41 | |||||||||||||||||||||||||||||||||||||||||||
| 自重 ±10% | CD1 | (Kg) | 44 | 45 | 46 | 121 | 125 | 130 | 137 | 145 | 172 | 188 | 204 | 220 | 221 | 232 | 285 | 309 | 332 | 353 | 281 | 297 | 354 | 390 | 420 | 451 | 437 | 495 | 597 | 646 | 686 | 726 | 1048 | 1098 | 1209 | 1301 | 1411 | 1130 | 1183 | 1286 | ||||||||||
| MD1 | 138 | 142 | 147 | 164 | 174 | 199 | 215 | 231 | 247 | 256 | 267 | 320 | 344 | 361 | 388 | 311 | 327 | 384 | 420 | 450 | 481 | 530 | 532 | 654 | 703 | 743 | 783 | 1104 | 1154 | 1265 | 1366 | 1467 | 1220 | 1373 | 1376 | |||||||||||||||
| 30 | 31 | 32 | 89 | 94 | 99 | 105 | 112 | 120 | 135 | 159 | 165 | 166 | 176 | 186 | 209 | 229 | 249 | 222 | 236 | 250 | 284 | 312 | 340 | 377 | 400 | 415 | 456 | 493 | 529 | 795 | 841 | 943 | 1035 | 1127 | 1130 | 1183 | 1286 | |||||||||||||
| 106 | 111 | 116 | 132 | 140 | 147 | 162 | 177 | 192 | 201 | 211 | 221 | 244 | 264 | 284 | 252 | 266 | 280 | 314 | 342 | 370 | 430 | 457 | 472 | 513 | 549 | 586 | 851 | 897 | 999 | 1091 | 1183 | 949 | 997 | 1090 | ||||||||||||||||
延伸阅读：CD型电动葫芦和MD型电动葫芦的区别
CD型电动葫芦起升速度只有一种，称为单速电动葫芦；MD型电动葫芦起升速度有快慢速两种，也称作双速电动葫芦，二者同属于钢丝绳电动葫芦，区别在于起重电机和控制电气方面的不同，同样吨位规格的CD/MD型配件大多数可以互换使用，双速电动葫芦主要满足精密作业，一般性常规的吊装使用CD型电动葫芦即可。
