CD₁型、MD₁型钢丝绳电动葫芦的区别

两种电动葫芦除主起升电动机、控制电气不同之外其余配件组件均为通用，CD₁型电动葫芦起升速度为单速升降，MD₁型电动葫芦起升速度为双速升降（即有两个起升速度，又称快慢速），双速电动葫芦可以满足精密作业使用，通过慢速控制可以稳定的实现精密装配，以下为用户提供两种电动葫芦的产品图片、外形尺寸以及产品参数表。

电动葫芦解剖图片与部件名称说明

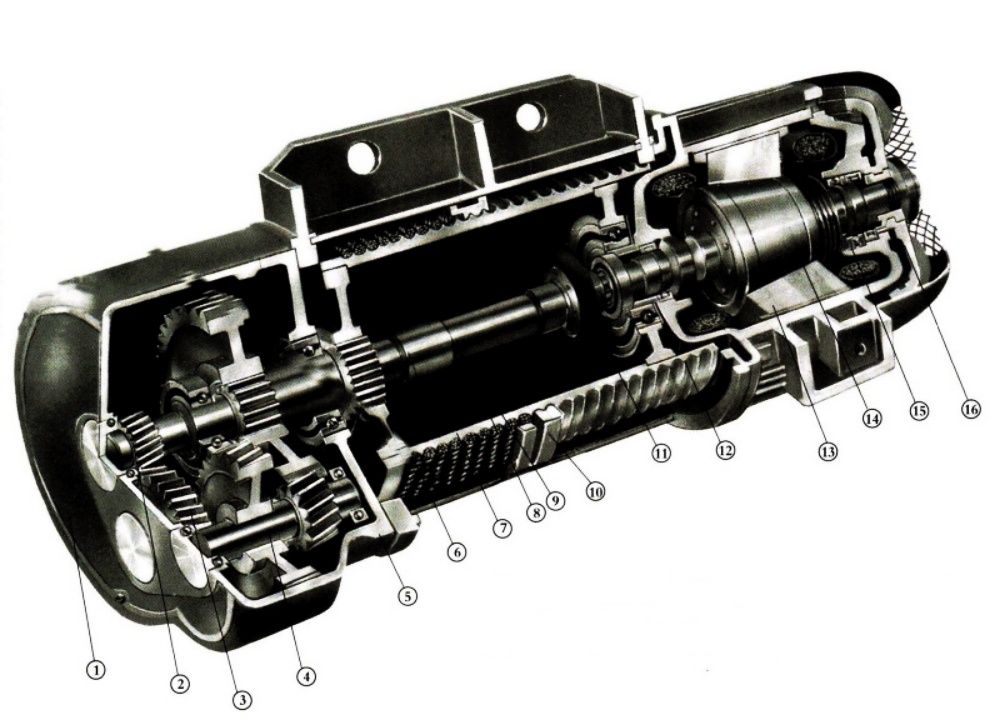

箱盖；2. 第一轴；3.第二轴； 4.第三轴；5.箱体；6.空心轴；7.刚性联轴器；8. 中间轴；9.钢丝绳；10.导绳器；11.弹性联轴器；12. 卷简；13.定子；14.转子；15.压簧；16. 制动器

CD1/MD1型电动葫芦外形及安装尺寸图

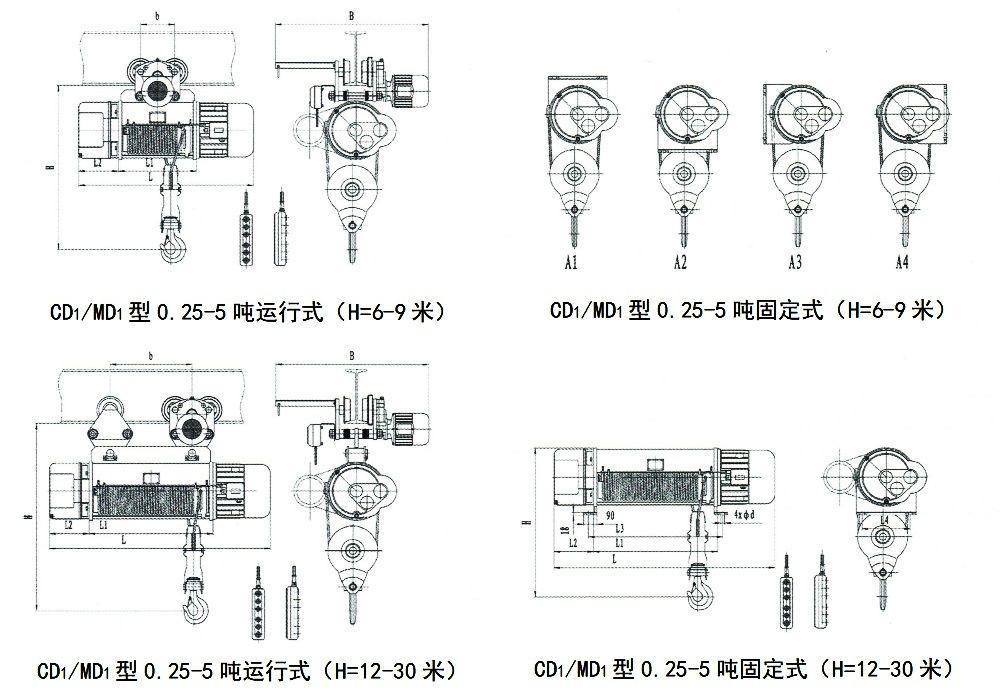

0.2~5吨电动葫芦外形及安装尺寸图

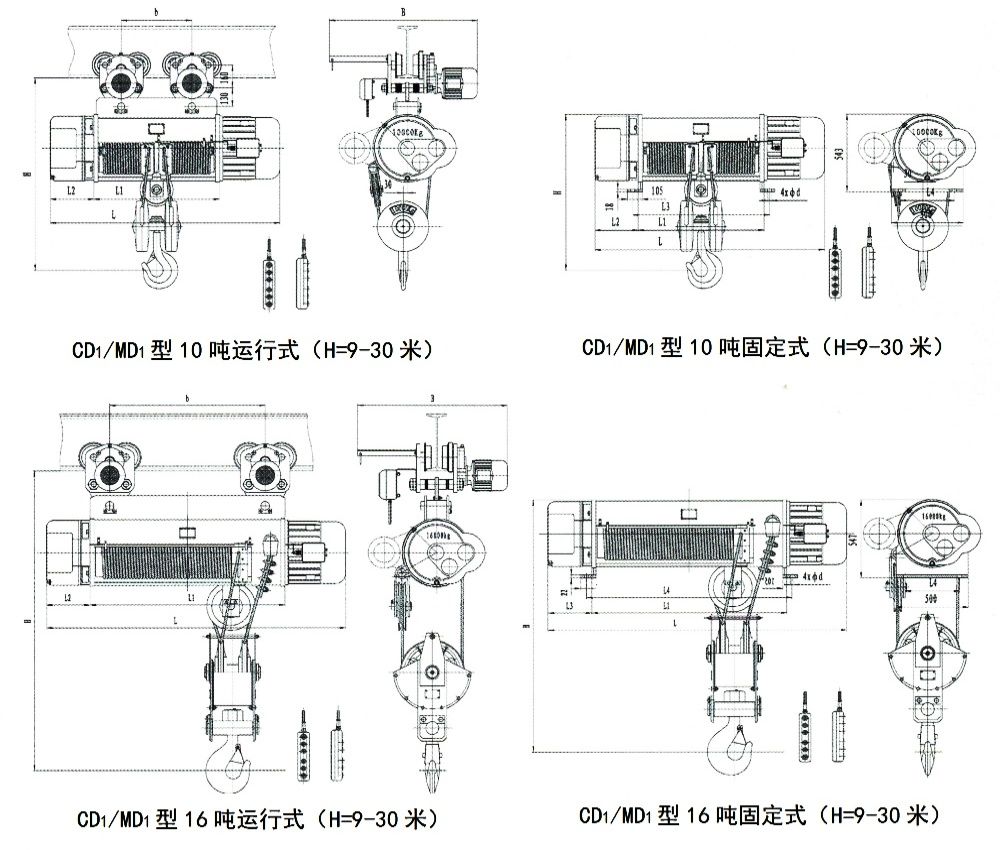

10~16吨电动葫芦外形及安装尺寸图


CD₁/MD₁电动葫芦技术参数表

型号		CD1型、MD1型
起重量		t	0.25					0.5				1						2						3							5							10					16			20
起升高度		(m)	3	6		9		3	6		9	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18		24	30	6	9		12	18	24	30	9	12	18	24	30	9	12	18	9	12		18
起升速度		(m/min)	8(0.8/8)					8(0.8/8)				8(0.8/8)						8(0.8/8)						8(0.8/8)							8(0.8/8)							7(0.7/7)					3.5(0.35/3.5)			4
运行速度		(m/min)	20					20/30				20/30						20/30						20/30							20/30							20/30					20			20
钢丝绳	绳径	(mm)	3.6					4.8				7.7						11						13							15							15					17.5			19.5
	结构		6x19					6x37+1				6x37+1						6x37+1						6x37+1							6x37+1							6x37+1					6x37+1
运行轨道			16-22b					16-28b				16-28b						20a-32c						20a-32c							25a-45C							30T-45c					30T-45c			40b-63c
最小曲率半径		(m)	0.8					1.5				1.5		2	2	3	4	2		2.5		3	4	2		2.5			3	4	2.5			3	4	4.5	6	3.5	4	6	7.5	9	3.5	4	6	3.5	4		6
起升电机	型号	Type	ZD₁12-4					ZD₁21-4				ZD₁22-4						ZD₁31-4						ZD₁32-4							ZD₁41-4							ZD₁51-4					ZD₁51-4			ZD₁52-4
								ZDS0.2/0.8				ZDS0.4/1.5						ZDS0.4/3.0						ZDS0.4/4.5							ZDS0.8/7.5							ZDS1.5/13					ZDS1.5/13
	功率	(kw)	0.4					0.8 0.2/0.8				1.5 0.4/1.5						3.0 0.4/3.0						4.5 0.4/4.5							7.5 0.8/7.5							13 1.5/13					131.5			18.5
	转速	(r/min)	1380					1380				1380						1380						1380							1380							1380					1380			1380
	电流	(A)	1.25					2.4,0.72,/2.4				4.3,12.5/4.3						7.6,1.25/7.6						11,1.25/11							18,2.4/18							30,4.3/30					30,4.3/30			41.7
运行电机	型号		ZDY₁10-4					ZDY₁11-4				ZDY₁11-4						ZDY₁12-4						ZDY₁12-4							ZDY₁21-4							ZDY₁21-4					ZDY₁21-4			ZDY₁21-4
	功率	(kw)	0.06					0.2				0.2						0.4						0.4							0.8							0.8x2					0.8x2			0.8x4
	转速	(r/min)	1400					1380				1380						1380						1380							1380							1380					1380			1380
	电流	(A)	0.3					0.72				0.72						1.25						1.25							2.4							2.4					2.4			4.3
结合次数		(次)	120
工作制度			中级 FC=25%
电源			三相交流380V 50Hz
基本尺寸	L	(mm)	391					616		688	760	758	856	954	1150	1346	1542	820	920	1020	1220	1420	1620	915	1015	1121		1327	1533	1738	1047		1157	1257	1467	1677	1887	1602	1783	2145	2507	2869	1602	1783	2145
	L1		78					274		346	418	345	443	541	737	933	1129	352	452	552	752	952	1152	380	483	586		792	998	1204	415		525	625	835	1045	1255	875	1056	1418	1780	2142	875	1056	1418
	L2		216					125				158						187						229							267							301					301			318
	L3		104					318		390	462	401	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654		860	1060	1272	485		595	695	905	1115	1325	949	1130	1492	1854	2216	949	1130	1492	965		1178		1605
	L4		130					190				196						240						264							320							376					376			385
	B		279-315					884				884						930						930							1058							1058					1058			1213
	H		423					650				970		1070				1150		1250				1300		1400					1500			1600				1750					2450
	D							14.5				19						25						25							31							37					41
自重 ±10%	CD₁	(Kg)	44		45		46	121		125	130	137	145	172	188	204	220	221	232	285	309	332	353	281	297	354		390	420	451	437		495	597	646	686	726	1048	1098	1209	1301	1411	1130	1183	1286
	MD₁							138		142	147	164	174	199	215	231	247	256	267	320	344	361	388	311	327	384		420	450	481	530		532	654	703	743	783	1104	1154	1265	1366	1467	1220	1373	1376
			30		31		32	89		94	99	105	112	120	135	159	165	166	176	186	209	229	249	222	236	250		284	312	340	377		400	415	456	493	529	795	841	943	1035	1127	1130	1183	1286
								106		111	116	132	140	147	162	177	192	201	211	221	244	264	284	252	266	280		314	342	370	430		457	472	513	549	586	851	897	999	1091	1183	949	997	1090
