        我公司生产的直流起重电磁铁（简称电磁铁）是在国内外多年生产基础上以90年代的**技术，开发研制了具有国内外先进水平的起重电磁铁，然而若使用方法不当，会影响电磁铁的使用性能和寿命。

       为充分发挥电磁铁的主要功能（即吸吊能力）请您熟读本使用说明书，使之能正确使用及保养，若配套使用，我公司有电控箱，电缆卷筒请您提出，我们将为您的使用提供**的服务。

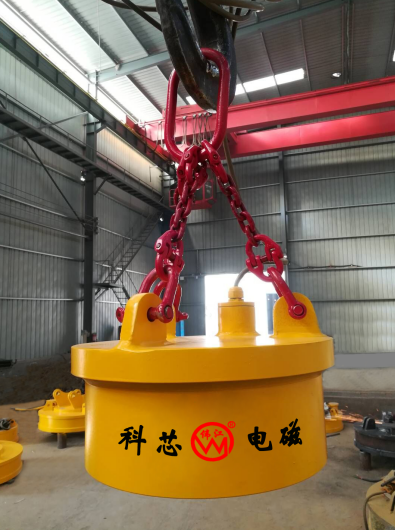

一、 电磁铁的用途及结构

   电磁铁与各种起重机机械配合使用使用，可广泛应用与炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等部门用来装卸搬运生铁、废钢、方坯、板材、管材等铁磁性物料。

   我公司生产的电磁铁处接线盒用螺丝紧固外，其余全部采用焊接结构。

   构成磁路的外壳，磁极采用了优质的低碳钢板或电工铸钢等，线路采用耐热耐磨的氧化膜铝或丝包铝线装在密封壳内，并以受了足够的耐压试验。接线盒采用了即能防止外部湿气侵入又能方便换线的结构，非磁性护板采用了耐磨性能优异的轧制锰钢或优质不锈钢。

二、 电磁铁的电气性能

1、 通电持续率

通电持续TD=60%是指整个作业时间内通电时间合计占60%。电磁铁从吊运钢材起，送到目的地，到释放下来的时间为电磁通电时间。重新返回原来位置的时间不通电，一个标准循环周期内为10分钟，按照这样的使用方法继续使温度上升达到饱和，不会出现烧坏或绝缘下降等现象。

    在额定电压下，持续率超过60%后，电磁铁线圈温升**，这时不但会降低吊运能力，而且会直接造成线圈的烧坏，所以请充分注意，电磁铁的标牌上刻有额定电压和额定功率TD=60%情况下使用时的热态饱和电流值，所以当发生电流低于该值时，说明电磁铁已过热，应暂停使用。

2、电压和电流

使用电磁铁需要直流电源，吊运管材、板材、初轧坯、方坯等铁路材料的电磁铁，原则上采用额定电压定电压励磁方式工作，而吊运废钢、生铁锭等铁磁材料的电磁铁除采用上述方式吊运外还可以采用能提高吸吊能力降低功耗的强励磁吊运方式工作。

电磁铁的额定电压定电压励磁方式为DC220V(110V)，强励磁方式在励磁开始吸起物料的短时间内为DC290V，吊运过程中自动地降到DC210V(100V)。电磁铁在额定电压下使用因随着时间增加电磁铁内部线圈温度上升，电流也会发生变化，使用开始时线圈温度低，电阻值小，所以其电流比较高，这时的电流值称为冷电流，铭牌上的冷态电流时温度为20℃时施加额定DC220V(110V)时的电流值。

在通电持续 TD=60%下使用时，大约经过8小时电磁铁温度上升达到饱和励磁电流稳定下来，此后大体上维持不变，称该电流值为热态额定电流，并刻印在铭牌上。

电磁铁在额定通电持续率正常使用时，励磁电流处于冷态电流和热态电流范围内，请定期进行检查。热态电流低于铭牌电流值说明线圈温度上升出现异常，这不仅会使吸吊能力下降，而且可能烧坏线圈，此时暂停使用查明原因。

控制箱上装有电压表、电流表，请定期观察其指示值并做好记录，这有利于早期发现故障。

选用电源容量要保证施加的电压在额定电压±10%以内，电压过高电流增加开始能增加吊运能力，但是随着电磁铁内部温度的升高，能力会逐渐下降，有时还会造成烧损，所以请一定避免这种操作，电压过过低电磁铁不能发挥足够的吸吊能力。选用电源容量要保证施加的电压在额定电压±10%以内，电压过高电流增加开始能增加吊运能力，但是随着电磁铁内部温度的升高，能力会逐渐下降，有时还会造成烧损，所以请一定避免这种操作，电压过过低电磁铁不能发挥足够的吸吊能力。

三、电磁铁的使用方法

1、 吊运注意事项

   a、 吊运废钢电磁铁磁场强度很大，在电磁铁下方能产生深而强的磁场，所以待吊的废铁堆放状态越换越不能发挥吸吊能力，吊运废钢时请选择平坦处吸吊。

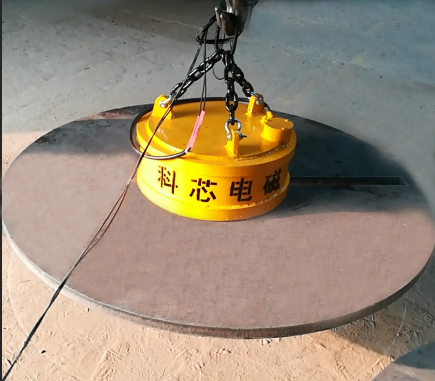

   b、 吊运方坯、初轧坯、板材、管材时请将刚才表面的锈皮、泥沙、木片等杂物清理干净，因为夹有这些杂物时吸吊会因有空隙大降低吸力，所以请事先将吸附表面清理干净后再吊运，经表面火焰切割清理过的刚才，表面上明显的凹坑磁场碰上这些部位时也会形成间隙，降低吸力所以请避开有凹坑不平部位吸吊。

   c、 吊运细长刚才允许用单台或双台吊运，单台吊运时请注意长度方向上的偏心应吸在钢材重心上吊起，离地时，若一边倾斜超过300mm时，请重吸吊一次，若能保证与钢材重心重合，最长的钢材也可吊运，但是为了作业安全，超过4米的钢材，请用两台电磁铁同时吊运。

    两台吊运时，会使作业更加稳定，稍有些偏心也不会产生更大偏转，但是吊运长件时、重件时，由于偏心会使一边的电磁铁增加负荷。所以请注意这点，电磁铁间距以尽量大些为宜，这样有利于使吊件平衡，一般以钢材长度的50%～60%为宜。

    考虑到长钢板吊运和长钢材吊运时可能出现的弯曲变形而影响安全搬运，所以在吊运长尺寸钢板时，请使用多台电磁铁联用。对于中厚板（6mm-32mm）电磁铁的间距多取3～4m。外端外伸部分的长度可取间距的1/2.考虑到长钢板吊运和长钢材吊运时可能出现的弯曲变形而影响安全搬运，所以在吊运长尺寸钢板时，请使用多台电磁铁联用。对于中厚板（6mm-32mm）电磁铁的间距多取3～4m。外端外伸部分的长度可取间距的1/2.

   d、 吊运方坯、初板坯、钢管等钢材时常用矩形电磁铁，钢材的排列宽度不得超过有效磁极长度。如果待吊的钢材高低不齐时，请通过吸力使钢材挑起吸附后再起吊，若用活动磁极电磁铁吊运时，可动磁极应与钢材接触好以后再起吊，万一出现（接齿）状齿或未吸牢等情况时，请放下重新吸吊，以保证安全作业。

   e、磁铁的内外磁极同时吸附钢材时才能发挥最大吸力。矩形电磁铁偏转90℃吸附，或圆形电磁铁只有一个磁极吸附钢材，对于一些轻钢材虽也可吊起来，但这很不安全，请禁止这种作业。

   f、 吊运板坯时请根据板坯的尺寸范围来选用磁铁，也会有宽度小于电磁铁外径的窄板坯，这时电磁铁可能会吸附两边的其他板坯，这是很危险的，吊运时请在外圆的外侧面留一定的间隙，此外同时吊运两块板坯时请不要用圆形电磁铁。而用矩形电磁铁，吊运宽板坯时，若在宽度方向上产生偏心会使吊运不稳定，当吊件倾斜严重时，会因吸附夹有杂物造成滑脱，请操作时充分注意。

   2、 吊运时请在电磁铁放下之后再通电，放下途中便开始通电，下方的钢材受到已通电电磁铁的吸引飞向正在下降的电磁铁造成很大撞击，以造成绝缘损坏或线圈断路及短路等故障，此外，也加快了磁极的磨损，降低了吸吊能力，所以请**不要如此操作。

   3、 由于电磁铁的感抗很大，加上额定电压后不能马上达到规定的电流值，一般需要1～8秒钟才能达到规定值，所以请将电磁铁放到钢材上再通电，待达到规定的电流值后再起吊，不达到规定时不能发挥最大吸吊能力，使用强励磁时，请在强励磁电流存在过程中起吊，降到弱励磁电流后再起吊，能力就下降了。

   4、 钢材吊运后等待汽车、或离开工作岗位等不仅很危险，而且因增加了使用时间会导致电磁铁过热甚至造成事故。请尽量设法缩短吊运距离和时间。此外，在未吊钢材时请不要随意通电后放置不管。

   5、 释放动作进行约3秒钟后再提起，确认吊件已干净放掉后，再使行车纵横运行。小片铁块残留在电磁铁上很危险。

   6、 电磁铁分为常温和高温（G）两种，作业之前请检查一下电磁铁的型号。常温电磁铁用于吸吊100℃以下的钢材，高温电磁铁用于吸吊（100℃～600℃）的钢材，但不能放到热钢材上等待它降到可以吸吊的温度。请用高温电磁铁吊动温度高的钢材。

   7、 请不要撞碰电磁铁或扭转电磁铁，把电磁铁作为游锤使用时会给电磁铁的性能、寿命带来很大影响，请**避免。另外电磁铁扭转后，电源线会扭缠起来造成故障或事故，这点也请特别注意。

  8、请不要在水中使用或强制水冷。

  9、 确认电磁铁已经断电后再进行电磁铁电缆线的连接或断开，请确认电磁铁断电后操作。

四、 电磁铁的维护检查

   我公司生产的电磁铁为能适应严酷的使用条件，采用了全密封焊接结构（除出线盒），但是长期使用总会出现受损的地方，为提高寿命请定期为下述事项做好记录：

   1、 机械部分的检查

   2、 接线盒

   侵入的湿气（从电缆内部或间隙）在电磁铁冷却后变成水滴，残留在接线盒内，降低了绝缘电阻，甚至引起烧损。检查接线盒要注意有否水滴，除清后还要查清原因。

   3、 吊链

   吊耳，销轴及链环因反复摩擦将逐渐磨损，请按下述要求保养好。

   摩擦部分附有砂尘会促进磨损，检查时请清理干净，并涂上黄油，吊链及销轴的磨损限度为原来直径的90%，磨损的比此还细时就需换上合格**了。

   4、 磁极

   常年使用，磁极的底面会因磨损呈现圆弧形，使其与钢材的紧密接触面积缩小，降低吸吊能力。此外，内磁极更容易呈现扁平状，这时钢材会碰到保护或线圈框上。使线圈受到异常撞击，这时请尽早修补磁极。修补时请用低碳钢焊条在磨损处慢慢堆焊，以防止线圈严重受热。补齐后再车平或磨平。

    当电磁铁磁极与保护板的高度差小于10mm时就需要更换磁极了，拆修电磁铁前请务必委托本公司进行。

   5、 注意事项

（1）电磁铁在使用中，严禁拉断电缆，否则会出现瞬态高压击空线人为造成电磁铁损坏

(2)电磁铁储存时应放置在相对湿度不大于85%，温度不低于-25℃的仓库内，严禁放在潮湿的地面上，更不能在水中或露天。

    (3)使用地点**空气温度不超过40℃，**空气温度不低于-25℃，空气相对湿度不大于85%。

a、外壳是否明显凸凹，焊接处是否有裂纹。

b、磁极吸附面是否严重磨损，保护板的焊接处是否有裂纹。

c、接线盒盖的直径是否已磨损小于原来的90%，连接处有否异常。

   (4)电气部分的检查

   a、电阻值的测量，待电磁铁充分冷却后用电桥测定电阻值，若发现显著降低，说明线路已短路，请从接线盒卸下电源线重新测量。

    b、常年使用电磁铁的绝缘电阻值也会下降，请用500V兆欧表在热态下测量电磁铁的绝缘电阻值，并确认是否仍在1兆欧以上。在冷态绝缘电阻值应大于20MΩ，若发现异常情况请与本公司联系，带病使用会使故障扩大，造成更大损失，此外涉及到电磁铁内部的拆修，请务必于本公司联系。

    c、由于电磁铁的自感电势很高，在卸货断电瞬间，容易击穿电磁铁绝缘。因此经常检查电磁铁控制设备中的放电电阻及放电二极管。发现断路应立即更换，否则将影响电磁铁寿命。

 六、故障及措施

     电源线

     橡胶电缆外包保护胶管很难发现内部芯的异常，当发现给出吸料操作后，也不吸附时，请首先从电源线的芯线是否断线或断路查起。

     换电源线请按下述顺序认真进行：

     电磁铁停止使用安全冷却后松开接线盒螺栓，取下盖板。再松开压紧电源线头段子的螺母，从接线柱上取下电源线，首先检查电源是否导通，发现短路或断路时请按规定长度换上本厂**的电源线，换上的电源线或电流容量不符，或外径尺寸不对等会使防水密封处无法紧固失去密封，湿气侵入，造成电源线螺栓短路等意想不到的故障。

     换线结束后请清理干净接线盒内部、除净水份等。按原样完全密封紧固好。

     电缆夹的作用是防止电源线的拉力直接传到接线盒的防水密封处，所以请与保护胶管一起牢固压紧。
